Введение

Наружное освещение в ночное время незаменимо и имеет критически важное значение. Для мест обитания диких животных или жилых районов требования к освещению особенно строгие. Новая версия 5.1 технических требований DLC SSL предусматривает обязательное использование рейтингов BUG для наружных светильников. Рейтинг BUG должны определяться в соответствии со стандартом IES TM-15-11 и дополнением A к IES TM-15-11 с использованием фотометрических данных светильников. Например, уличный светильник (например, светильники ZGSM для установки на опорах) с рейтинг BUG BxU1Gx указывает на излучение света вверх, что строго запрещено Международной ассоциацией защиты от светового загрязнения (IDA) и способствует световому загрязнению неба. Аналогично, уличный фонарь с рейтинг BUG B3UxGx указывает на то, что он излучает более 2500 люмен света за пределами зоны освещения, что в различной степени повлияет на жилые районы, прилегающие к дороге. Для лучшего понимания определения рейтинг BUG, ​​критериев и методологии его оценки, а также его значения, перейдите к основному тексту.

Что такое рейтинг BUG?

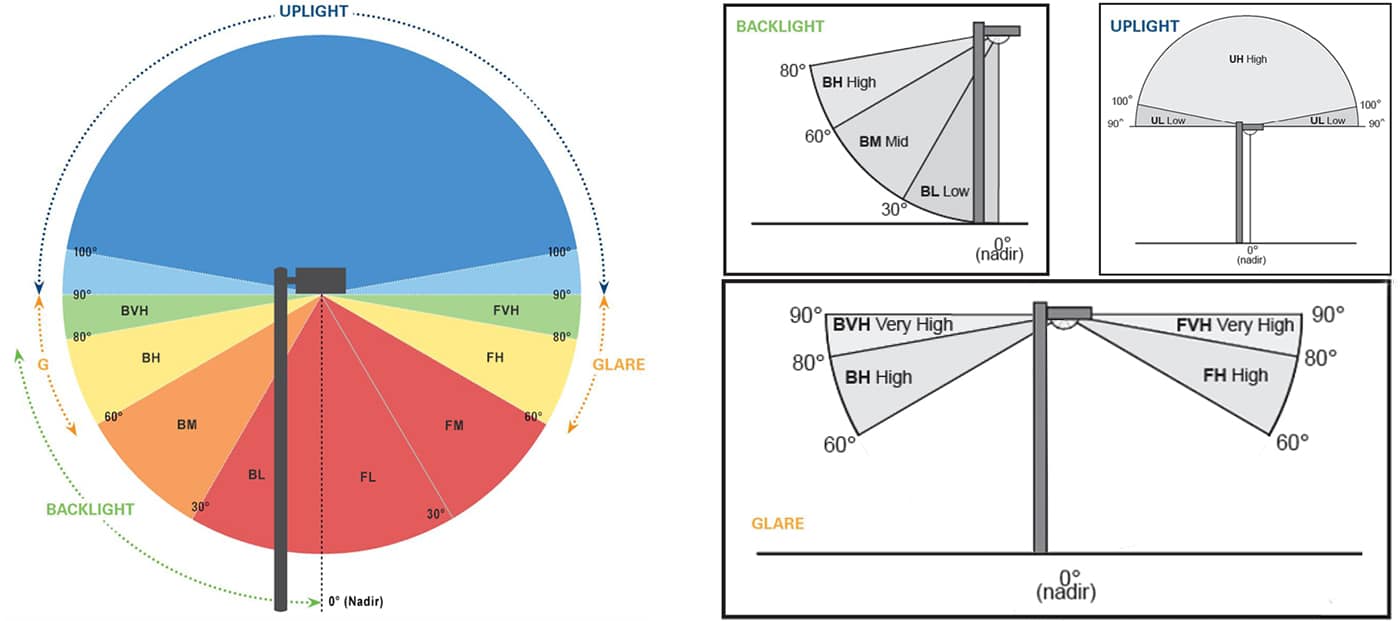

Рейтинг BUG, ​​также известный как рейтинг заднего, верхнего и слепящего света, представляет собой систему оценки и определения оптических характеристик наружных осветительных приборов. Разработанная Обществом инженеров-светотехников (IES), эта система оценивает, как характеристики заднего, верхнего и слепящего света влияют на общую производительность и эффективность светильника. B обозначает задний свет, то есть свет, излучаемый в сторону задней части светильника (в сторону, противоположную дороге). U обозначает верхний свет, представляющий собой утечку света вверх, которая способствует световому загрязнению (Как уменьшить световое загрязнение от уличных фонарей?). G ​​обозначает слепящий свет, указывающий на долю света, излучаемого в относительно отдаленных направлениях (большее освещение в очень высоких или высоких вторичных телесных углах, как вперед, так и назад). Это включает освещение зданий, ослепление водителей и рассеивание света на обочинах дорог — явления, которые часто считаются нежелательными и часто вызывают ослепление. Эти рейтинги основаны на расчетах зонального светового потока для вторичных телесных углов, определенных в стандарте TM-15-11. Пороговые значения зонального светового потока, приведенные в трех таблицах, основаны на данных фотометрических испытаний, утвержденных Обществом инженеров-светотехников. Используя данные этих утвержденных процедур, можно определить, превышает ли зональный световой поток соответствующие пороговые значения для подтверждения рейтинг BUG. В следующем разделе приведены таблицы с подробными пороговыми значениями светового потока для рейтинга B, рейтинга U и рейтинга G.

Три таблицы, посвященные рейтинг BUG

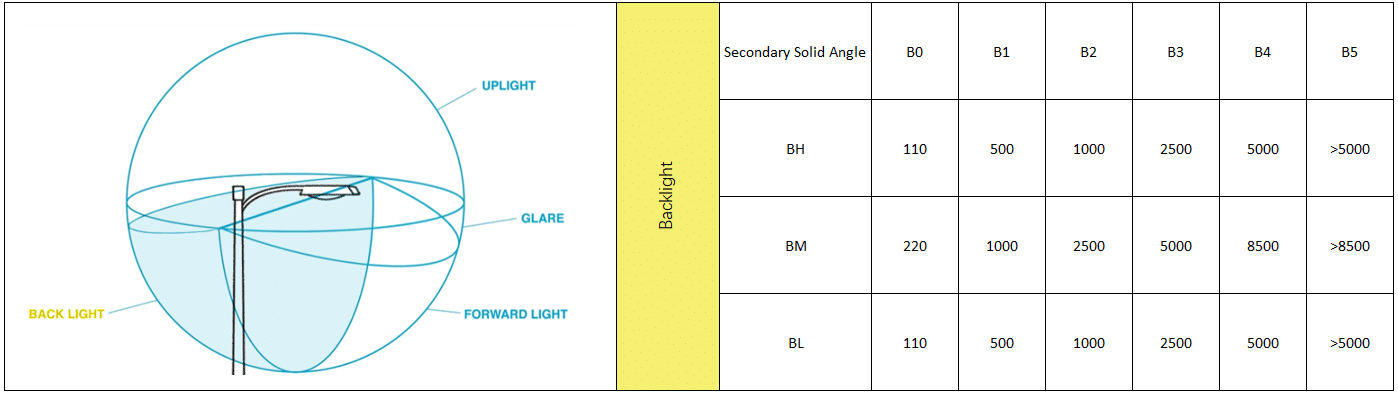

Таблица для оценки уровня подсветки (Вторичные телесные углы обозначены как BH, BM и BL, как показано на рисунке)

Показатель обратной засветки измеряет свет, излучаемый за источником света и потенциально выходящий за пределы предполагаемой зоны освещения, что может создавать помехи для соседних объектов. Как показано на рисунке, этот свет направлен в заднюю часть светильника, как правило, в сторону от целевой зоны. При освещении проезжей части такой свет обычно считается бесполезным для водителей. На дорогах или пешеходных дорожках рядом с жилыми районами также часто требуется минимизировать обратную засветку, поскольку этот свет может проникать через окна в помещения. Это не только бесполезно, но и мешает жителям, и такой свет иногда называют световым загрязнением (Что такое световое загрязнение?). При расчете показателя B учитывается световой поток в зонах «низкой обратной засветки», «средней обратной засветки» и «высокой обратной засветки». Ниже приведена соответствующая таблица для показателя обратной засветки. Внимательные читатели могут заметить, что показатель B не учитывает свет в пределах вторичного телесного угла BVH.

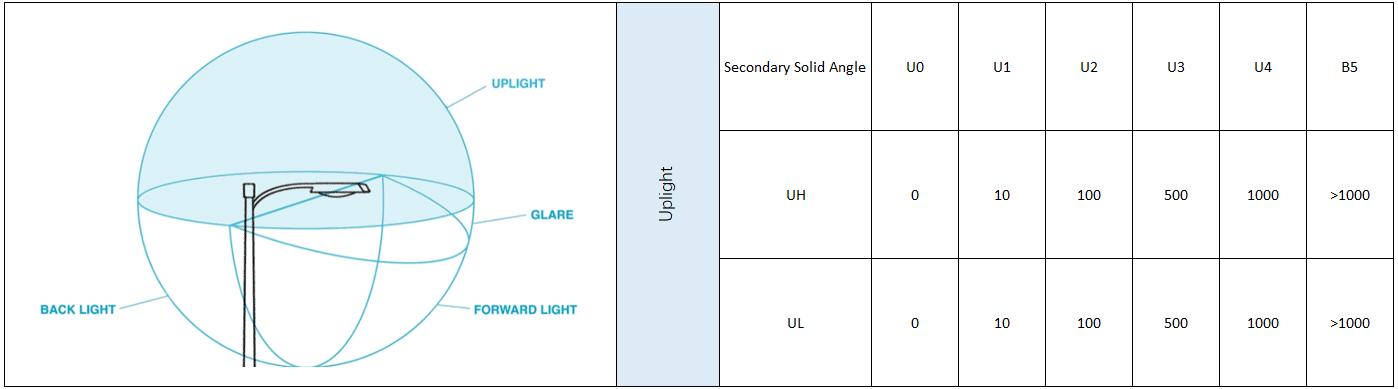

Таблица для оценки светового потока, направленного вверх (вторичные телесные углы обозначены как UH и UL, как показано на рисунке)

Показатель светового потока, направленного вверх, оценивает свет, излучаемый под углами, превышающими 90 градусов, как показано в зонах верхнего освещения (UH и UL). Большое количество источников света, направленных вверх, в городе создает световое загрязнение, что является основной причиной того, что в городских районах невозможно увидеть звезды. Напротив, с самолета можно наблюдать четкие контуры дорог и ночные городские пейзажи. В большинстве случаев светодиодные светильники (например, уличные фонари и садовые светильники) не излучают свет вверх. Однако, если светильники установлены с углом наклона вверх (например, угол наклона уличных фонарей), они также создают верхнее освещение. Поэтому организация Darksky (подробнее о Darksky) требует, чтобы оценка светового потока, направленного вверх, проводилась на основе фактических условий установки светильника, а не только на основе фотометрических отчетов. При расчете показателя светового потока, направленного вверх, световой поток в зонах «верхнего освещения» и «нижнего верхнего освещения» классифицируется. Таблица ниже соответствует показателю светового потока, направленного вверх.

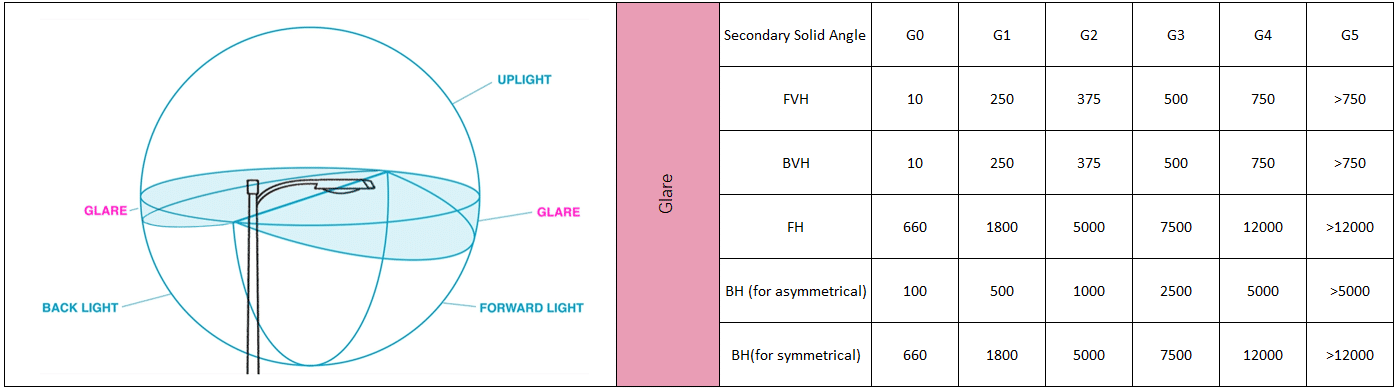

Таблица для оценки уровня бликов (Вторичные телесные углы обозначены как BVH, BH, FVH и FH, как показано на рисунке)

Ослепление — это явление, которого следует строго избегать при проектировании качественного освещения. Рейтинг BUG определяет очень сильное прямое освещение (свет, направленный вперед), сильное прямое освещение, очень сильное обратное освещение и сильное обратное освещение во вторичном телесном угле как основные причины ослепления. Анализ показывает, что свет, излучаемый в этих направлениях, распространяется на большие расстояния и попадает в глаза пешеходов, пользователей или водителей. Пример: когда вы включаете свет в столовой дома, лампочка обычно закрыта абажуром, поэтому свет не кажется ослепляющим. Но если абажур не полностью закрывает лампочку, взгляд прямо на источник света кажется чрезвычайно резким. Более высокий рейтинг G означает, что больше света направлено в глаза — чем больше света, тем сильнее ослепляющий эффект (подобно тому, как если бы вы смотрели прямо на лампочку в своей столовой). При расчете рейтинга G световой поток в зонах FVH, FH, BVH и BH классифицируется. Ниже приведена соответствующая таблица для рейтингов ослепления. Обратите внимание, что для светильников с симметричным и асимметричным распределением света используются разные таблицы. Для традиционных симметричных прожекторов используйте пороговое значение BH для симметричного распределения. Для асимметричных прожекторов используйте пороговое значение BH для асимметричного распределения (Что такое асимметричное распределение?).

Как определить рейтинг BUG (BUG rating)?

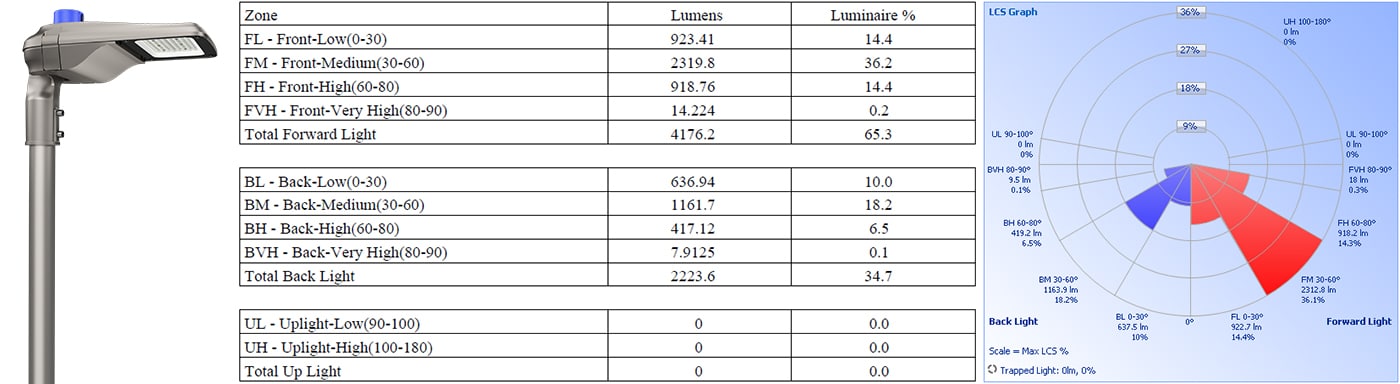

Ниже приведен отчет о фотометрических испытаниях светильника серии ZGSM Alca мощностью 40 Вт (новый уличный светильник ZGSM серии Alca). В таблице распределения светового потока светильника мы можем видеть световой поток в каждой зоне (вторичные телесные углы). Для оценки B, как мы видим, световой поток в зоне заднего освещения (верхняя часть) составляет 417,12 лм, что ниже, чем для рейтинга B1. Затем мы можем также проверить световой поток в средней и нижней частях зоны заднего освещения, и все они ниже рейтинга B2, но выше рейтинга B1. Таким образом, мы определяем, что самый низкий рейтинг — B2 в зонах BM и BL, и в итоге получаем, что рейтинг B — B2. Для рейтинга U очевидно, что это U0, поскольку в зонах UL и UH световой поток равен 0 лм. Для рейтинга G мы видим, что световой поток в зоне FVH составляет 14,224 лм, в зоне FH — 918,76 лм, в зоне BVH — 7,9125 лм, а в зоне BH — 417,12 лм. И, как мы видим, они ниже предельного значения светового потока для G1, поэтому рейтинг ослепления — G1. Таким образом, рейтинг BUG для ZGSM-ST23-40S — B2-U0-G1.

Где можно найти рейтинг BUG?

Для наружных светодиодных светильников, таких как уличные фонари, светильники на опорах и прожекторы (прожекторы ZGSM), рейтинг BUG можно получить из трех основных источников данных. Первый — это отчет LM79, который в основном тестирует фотометрические параметры светодиодной продукции. Помимо электрических параметров, цветовых координат и CRI, он также содержит важную информацию о распределении света светильника — при этом рейтинг BUG конкретно рассматривается в рамках тестирования распределения света. В результате тестирования мы можем определить характеристики заднего, верхнего и слепящего света светильника — ключевые критерии для выбора светильников для наружного применения. Второй — это отчет о фотометрических испытаниях, который фактически является обязательной частью отчета LM79, но не содержит электрических параметров и показателей качества света. Третий — это файл IES, который в основном используется для моделирования освещения. Однако следует помнить, что рейтинг BUG нельзя увидеть непосредственно в программах моделирования освещения. Если у вас есть только файл IES, для его открытия и просмотра рейтинг BUG потребуется специализированное программное обеспечение. Если у вас нет такого программного обеспечения, обратитесь к поставщику, чтобы получить отчет LM79 или отчет о фотометрических испытаниях, соответствующий этому файлу IES. Это позволит узнать рейтинг BUG, ​​что поможет в выборе IES-файла и оптимизации моделирования освещения. Нажмите на фотографии ниже, чтобы узнать больше о решениях ZGSM в области светотехники.

Как добиться идеального рейтинг BUG для вашего проекта?

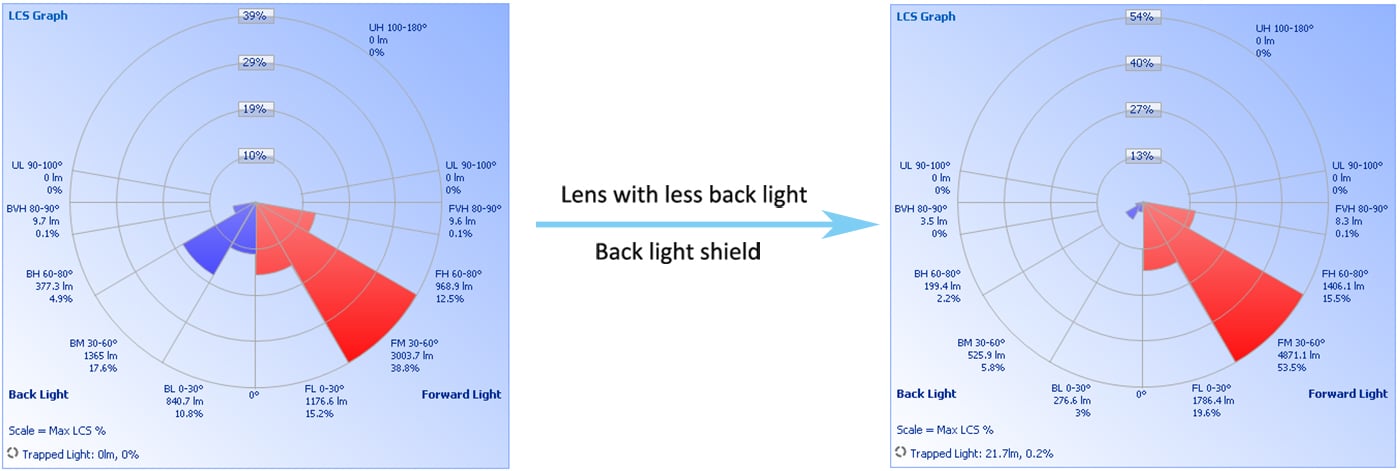

Во-первых, чем меньше, тем лучше? Да, в целом, чем ниже соответствующее значение, тем лучше. Для показателя U нет исключений, но для показателей задней подсветки и бликов может потребоваться индивидуальный подход при моделировании освещения. Например, в дорожном освещении для соответствия требованиям Rei необходим определенный уровень задней подсветки, чтобы адекватно осветить обе стороны дороги. Это позволяет водителям четко видеть пешеходов или животных по обеим сторонам, предотвращая несчастные случаи, вызванные их внезапным появлением. Аналогично, для максимального охвата более длинных или широких участков дороги от одного фонарного столба может потребоваться несколько более высокое значение прямого света в FH или даже FVH. Это обеспечивает равномерное освещение (Что такое равномерность освещения и как ее улучшить?) на разных полосах движения, предотвращая появление «зебр» или темных пятен. Хотя в таких случаях значение G может быть повышено, ZGSM утверждает, что конечное освещение (или моделирование освещения) Ti все еще может соответствовать проектным требованиям. Если светильникам требуется более низкий показатель задней подсветки, ZGSM предлагает соответствующие решения. Как показано на диаграмме в левом нижнем углу, показатель B изначально равен B2; однако при установке специализированных линз показатель B повышается до B1.

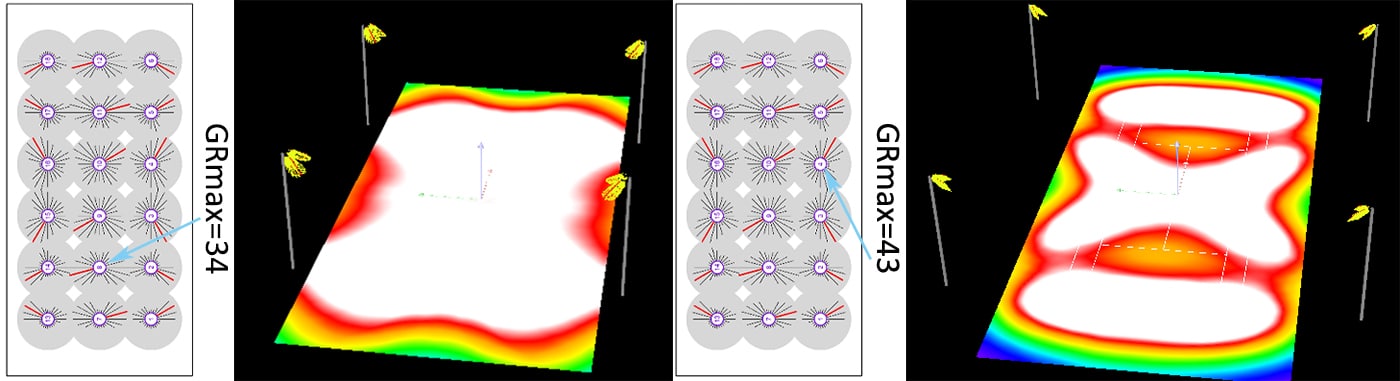

Как известно, обычно более высокая мощность коррелирует с более высокими значениями B, U и G. Понимая это, мы осознаем, что достижение низких значений BUG для светильников высокой мощности часто нецелесообразно. Возьмем, например, уличное освещение: идеальные соотношения BH, BM и BL составляют 8-10%, при этом более низкие значения практически недостижимы. Для эквивалентного светового потока компания ZGSM считает, что предпочтительнее более низкое значение B (особенно для освещения автомагистралей). Те же принципы применимы и к показателям ослепления, поэтому позиция ZGSM остается неизменной: соответствие требованиям Ti или GR. Например, при освещении спортивных площадок светильники с асимметричным распределением света могут иметь более высокие показатели G, но при этом обеспечивать меньшее ослепление на практике (нажмите, чтобы узнать, как уменьшить ослепление в спортивном освещении).

Краткое содержание

В этой статье представлен углубленный анализ критически важной системы оценки BUG для наружного освещения. Разработанная Обществом инженеров по освещению (IES), эта система научно оценивает три ключевые оптические характеристики светильников: заднее свечение, верхнее свечение и ослепление. В частности: – «B» обозначает свет, излучаемый в сторону задней части светильника, который может попадать на соседние участки или создавать неудобства для жителей. – «U» относится к свету, направленному в небо, способствующему световому загрязнению и засветке неба. – «G» обозначает свет, излучаемый в определенных зонах с большими углами, представляющий прямую опасность ослепления для пешеходов и водителей. В статье подробно описаны критерии оценки, которые определяются на основе пороговых значений светового потока, разделенного по вторичным телесным углам, согласно стандарту IES TM-15-11. На конкретных примерах из фотометрических отчетов показано, как шаг за шагом рассчитать и получить окончательную оценку, например, B2-U0-G1. Цель статьи — объяснить, что понимание рейтинг BUG помогает выбирать светильники с более точными оптическими характеристиками, которые уменьшают световое загрязнение и ослепление. Например, сравнение значений B двух светильников с одинаковой мощностью/световым потоком (ватты против люменов) позволяет выбрать уличные фонари с более низкими значениями B для автомагистралей, поскольку большая часть их света концентрируется над проезжей частью. По сравнению со значением B, оценка ослепления является более сложной. Компания ZGSM рекомендует использовать моделирование освещения в качестве стандарта, балансируя учет ослепления с требованиями к освещенности и равномерности. Для получения дополнительной информации, пожалуйста, свяжитесь с нами, чтобы способствовать созданию более энергоэффективного, удобного для людей и экологически безопасного наружного ночного освещения.
