Светодиодный драйвер-Блок питания светодиодов может преобразовывать мощность переменного тока 220 В в низковольтную мощность с положительным и отрицательным полюсами, а затем подавать питание на низковольтное оборудование. Электронные устройства, используемые с источником питания светодиодов, в основном представляют собой светоизлучающие диоды (СИД). Поскольку он регулирует мощность, которая может управлять светодиодом или массивом светодиодов, который требуется, его обычно называют драйвером светодиода.

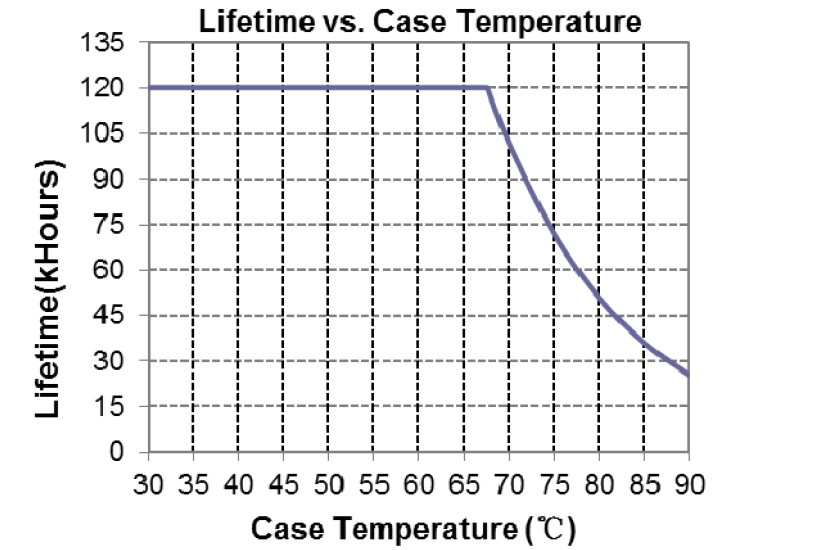

Светодиодный драйвер является наиболее важной частью светодиодного уличного освещения. После 17 лет эксплуатации уличного освещения мы обнаружили, что наиболее легко повреждаемой деталью является светодиодный драйвер. Когда он сломается, светильник вообще не будет работать , или некоторые из светодиодов не будут работать, или иногда светодиоды будут мерцать. Поэтому очень важно выбрать драйвер светодиода.

Видео с Youtube о том, как выбрать правильный светодиодный драйвер для ваших светодиодных фонарей

Какая функция вам нужна?

Прежде чем выбрать подходящий светодиодный драйвер, я думаю, вы знаете, какие функции вам нужны для вашего светодиодного светильника. Здесь мы перечислили несколько функций для светодиодных уличных фонарей, которые часто задают наши клиенты, такие как синхронизация затемнения, OLC, NTC, 0-10 В, Dali, D4i и вспомогательный источник питания.

Затемнение по времени

Это функция затемнения, которая может изменять мощность светодиодных уличных светильников в ночное время.

Обычно светильники имеют наименьшую яркость с 0:00 до 4:00, когда на дороге меньше движения. Это может сэкономить потребление энергии, что является экологически чистым. Виртуальное затемнение в полночь уменьшит мощность светодиодного света с 24:00.

Светодиодный драйвер когда с предустановленной программой. Например, мы устанавливаем драйвер светодиода следующим образом: 100% работы в течение 6 часов, 50% работы в течение следующих 6 часов, затем обратно на 100% в течение следующих 2 часов.

Если свет включить в 18:00 и выключить в 6:00, то с 18:00 до 24:00 он будет со 100% яркостью, а с 24:00 до 4:00 — 50% яркостью. А с 4:00 до 6:00 работает 100%.

Благодаря этой кривой диммирования мы можем сэкономить от 30% до 50% энергии. Если вы хотите узнать больше об этом, вы можете проверить Некоторые вещи о системе управления уличным освещением.

Кривая затемнения по таймеру

Компенсация выходного светового потока (OLC)

Компенсация выходного светового потока (OLC) используется для поддержания постоянной световой отдачи в течение всего срока службы светодиодов, приводя их в действие с пониженным током, когда они новые, а затем постепенно увеличивая ток возбуждения в течение долгого времени, чтобы противодействовать снижению светового потока светодиодов. Благодаря драйверу Inventronics серии EUM наша светодиодная лампа сохраняет исходную мощность и продлевает срок службы светодиодных чипов.

Кривая OLC

Термистор (NTC)

Термистор (NTC) — это тип резистора , сопротивление которого сильно зависит от температуры, в большей степени, чем у стандартных резисторов. Поэтому его можно использовать в качестве датчика температуры. Светодиодная лампа с NTC может определять температуру печатной платы. Если это перегрев, драйвер светодиода может изменить выход, что сделает светодиод менее ярким, чем раньше, поэтому температура светодиодных чипов может снизиться, что защитит их от повреждения.

0-10В диммирование, Dali

Диммирование 0-10 В и Дали являются распространенными методами диммирования, поэтому мы не будем здесь вдаваться в подробности. Если вы заинтересованы, пожалуйста, проверьте 0-10В и DALI в Википедии.

D4i

D4i — это расширение DALI-2, а продукты D4i — это продукты DALI-2 с некоторыми новыми специфическими наборами функций, включая розетки Zhaga. Сертификация D4i распространяется на те продукты DALI-2, которые выполняют функции вспомогательного питания, диагностики и учета электроэнергии, необходимые для DALI в лампах. Все продукты, сертифицированные D4i, также сертифицированы DALI-2, и эти продукты могут дополнительно иметь логотип D4i или логотип DALI-2, или оба. Конечно, и наоборот, продукты, сертифицированные DALI-2, не обязательно имеют сертификацию D4i.

Вспомогательный источник питания

Все драйверы светодиодов обеспечивают выход для схемы светодиодов. Однако вспомогательный источник питания является дополнительным выходом, помогающим поддерживать другие устройства, которым требуется питание. Вспомогательное питание можно использовать для питания микроволновых печей, камер, розеток Zhaga и т. д. Поэтому, когда ваши светодиодные светильники необходимо установить на эти устройства, хорошим выбором будет блок питания для светодиодов с дополнительным блоком питания.

Мы перечислили функции различных серий драйверов светодиодов Inventronics в таблице ниже. Например, если вы предпочитаете диммирование по времени, диммирование 0–10 В и вспомогательный источник питания для драйвера светодиодов, вам подойдет EUM-100S105MG.

Номер модели светодиодного драйвера	EUM-100S105DG	EUM-100S105MG/LG	EUM-100S105BG	EBS-120S105BTE	EBS-120S105BT2
Затемнение по времени	Да	Да	Да	Да	Да
OLC	Да	Да	Да	Да	Да
0-10В диммирование	Да	Да	Нет	Нет	Нет
Dali	Нет	Нет	Да	Да	Да
D4i	Нет	Нет	Да	Нет	Да
NTC	Нет	Нет	Нет	Да	Нет
Вспомогательный источник питания	Нет	Да	Да	Да	Да

Драйвер светодиодов класса I или II

Обычно в проектах или тендерах есть требования к классу защиты ламп. Они будут запрашивать класс I или класс II для светодиодных уличных фонарей с входом переменного тока.

Что такое класс I?

Светодиодные лампы класса I имеют базовую изоляцию и должны иметь защитное заземление для снижения риска поражения электрическим током. Их безопасность достигается за счет использования основной изоляции, а также обеспечивает средства подключения к защитному заземляющему проводу в здании, где, в случае выхода из строя основной изоляции, заземляются те проводящие части, которые в противном случае создавали бы опасное напряжение.

Что такое класс II?

Светодиодные лампы класса II не только полагаются на основную изоляцию для защиты от поражения электрическим током, но также должны обеспечивать дополнительные меры безопасности, такие как двойная изоляция или усиленная изоляция. Это не зависит ни от провода защитного заземления, ни от условий установки. Это означает, что светодиодные фонари класса II не имеют клеммы/контакта для заземления. В настоящее время ZGSM имеет серию H, серию K, серию Rifle и многие другие серии уличных фонарей, которые прошли сертификацию класса II. Как получить светодиодный уличный фонарь класса II? Во-первых, вы должны убедиться, что ваши светодиодные уличные фонари оснащены светодиодным драйвером класса II. В приведенной ниже таблице указаны различные классы и соответствующие номера моделей драйверов. Для получения дополнительной информации о Классе I или Классе II, пожалуйста, проверьте Сравнение Класса I и Класса II.

Классифицировать	Класс I	Класс II	Класс III
Изоляция	Основная изоляция	Двойная изоляция	/
Символ	/
Характеристикаra	Трехжильный шнур питания	Двухжильный шнур питания	Солнечные или другие со сверхнизким напряжением
Ссылка на модель драйвера	EUM-050S150DG	EUM-050S150DE	Драйвер постоянного тока Epsolar

IP-рейтинг светодиодного драйвера

IP (защита от проникновения) — это степень защиты механических и электрических корпусов от проникновения внутрь, пыли, случайного прикосновения и воды.

Всем известно, что это крайне опасно, если вода и электричество вместе. Поскольку светодиодный драйвер напрямую подключен к электричеству, светодиодные лампы обычно предъявляют требования к рейтингу IP своего источника питания, особенно для наружных ламп. Для внутреннего освещения обычно достаточно IP20. Для уличных ламп класс защиты IP источника питания обычно должен быть IP65, IP66 или IP67. Конечно, если ваша полость блока питания водонепроницаема, также допускается светодиодный драйвер IP20. Но вы должны убедиться, что степень защиты IP всей лампы составляет IP65, в противном случае лампа не подходит для наружного применения.

Для получения дополнительной информации о рейтинге IP вы можете проверить рейтинг IP-важный фактор светодиодных светильников.

Входное напряжение и мощность

Входное напряжение драйвера светодиода. Переменного или постоянного тока? Существует два основных типа драйверов: те, которые используют входную мощность постоянного тока низкого напряжения (обычно 5–36 В постоянного тока), и те, которые используют входную мощность переменного тока высокого напряжения (обычно 90–277 В переменного тока).

• Для драйвера светодиодов с входом переменного тока напряжение может составлять 90–277 В переменного тока или 249–528 В переменного тока.
• Для входного драйвера постоянного тока это обычно либо 12 В постоянного тока, либо 24 В постоянного тока.

Возьмем, к примеру, светодиодные прожекторы. Напряжение 90–277 В переменного тока в основном подходит для большинства проектов по всему миру. В то время как 249-528 В переменного тока предназначены для проектов в Америке или Канаде, где входное напряжение включает в себя как 120 В переменного тока, так и 380 В переменного тока. Драйверы светодиодов с входным напряжением 12 В постоянного тока или 24 В постоянного тока в основном предназначены для уличных светильников на солнечных батареях.

Выходная мощность светодиодного драйвера

Это значение указано в ваттах (Вт). Используйте светодиодный драйвер, по крайней мере, с тем же значением, что и номинальная мощность вашей светодиодной лампы.

Светодиодный драйвер должен иметь более высокую выходную мощность, чем требуется для вашего светильника, из соображений безопасности. Если выходная мощность эквивалентна потребляемой мощности источника светодиодов, то драйвер светодиодов работает на полную мощность, что может привести к сокращению срока службы драйвера светодиодов. Это, наконец, увеличивает стоимость обслуживания светодиодных уличных фонарей.

Например, если вы проектируете светодиодный уличный фонарь общей мощностью 100 Вт. Тогда выходная мощность (потребляемая мощность светодиодного источника) составляет около 90 Вт, вы можете использовать светодиодный драйвер EUM-100S105DG, максимальная выходная мощность которого составляет 100 Вт.

Тем не менее, вы не можете сделать светодиодный уличный фонарь мощностью 120 Вт с помощью EUM-100S105DG. Потому что для светодиодного уличного фонаря мощностью 120 Вт выходная мощность составляет около 108 Вт, что намного выше, чем 100 Вт. Тогда драйвер вообще не будет работать, либо выключится через какое-то время, так как перегружен.

PS: Мощность светодиодного уличного освещения = выходная мощность (потребляемая мощность светодиодных источников) + потребляемая мощность светодиодного драйвера.

Выходное напряжение и выходной ток

Как видно из таблицы данных Inventronics EUM-100S105DG, диапазон выходного напряжения составляет 48–143 В постоянного тока, а диапазон выходного тока — 70–1050 мА. Это означает, что диапазон напряжения нагрузки должен находиться в диапазоне от 48 В до 143 В постоянного тока.

Если мы разрабатываем светодиодный уличный фонарь мощностью 100 Вт с этим светодиодным драйвером, какова ваша идея?

ZGSM считает, что мы можем выполнить следующие шаги.

Определите количество светодиодов.

Информацию о токе светодиодного привода мы получаем в отчете LM80 или его техническом описании. Он предлагает четыре тока 65 мА, 100 мА, 120 мА и 150 мА. Обычно мы предпочитаем 100 мА (относительно высокая эффективность и хорошее рассеивание тепла). Для 65 мА эффективность и тепловыделение являются лучшими, но нам нужно использовать больше светодиодных чипов, поэтому это не соотношение цены и качества. Для 120 мА или 150 мА, хотя цена целых ламп хорошая, эффективность и тепловыделение не так хороши, как 100 мА.

Количество LED = мощность лампы * эффективность драйвера / прямое напряжение / ток привода = 100 * 0,9/5,9/0,1 = 152 светодиодных чипа. Это означает, что нам нужно как минимум 152 светодиода, чтобы получить уличное освещение мощностью 100 Вт. Чтобы облегчить проектирование печатной платы, мы выбрали 160 штук светодиодов в качестве окончательного количества светодиодов.

PS: когда ток возбуждения светодиодов составляет 100 мА, его прямой ток составляет 5,9 В. См. приведенную ниже диаграмму.

Что нам нужно для питания светодиодов?

Это приводит нас к определению входного напряжения светодиодных чипов. Входное напряжение, в конце концов, должно быть в диапазоне выходного напряжения драйвера светодиода после того, как мы учтем накладное напряжение схемы драйвера. Убедитесь, что вы знаете минимальное и максимальное выходное напряжение для драйверов светодиодов. Например, мы будем использовать EUM-100S105DG с выходным напряжением от 48 до 143 В постоянного тока. Ниже вы найдете способ узнать, каким должно быть входное напряжение платы светодиодов для приложения.

PS: Входное напряжение платы светодиодов равно выходному напряжению драйвера светодиодов.

Вывод

Надеюсь, что благодаря вышеизложенным знаниям у вас есть определенное понимание выбора драйверов светодиодов. Все эти факторы ZGSM считает относительно важными. Конечно, в дополнение к этому, размер, защита от перенапряжения, защита от перегрузки по току, NFC, эффективность светодиодного драйвера, THD, PF также являются факторами, которые необходимо учитывать при выборе источника питания для светодиодов. Если вы все еще сомневаетесь в выборе блока питания для светодиодных ламп, или вы все еще думаете о том, какие функции должны выполнять ваши светодиодные лампы, вы можете связаться с нами. Мы ответим на ваши вопросы, насколько нам известно.
