Проектирование и анализ конкретных примеров освещения складских помещений и наружное освещение склада
Проектирование и анализ конкретных примеров освещения складских помещений и наружное освещение склада
Введение
В последние годы светодиодные технологии стремительно развиваются. Хотя многие склады по-прежнему используют традиционное люминесцентное освещение, современные светодиодные решения предлагают значительные преимущества по сравнению с ним. Благодаря высокой эффективности (Что такое световая эффективность и как её повысить?), оптимизированному распределению света и широкому спектру интеллектуальных систем управления, светодиодные светильники могут существенно снизить эксплуатационные расходы на освещение складов. Компания ZGSM предоставляет клиентам комплексные решения для освещения складов, охватывающие как внутреннее, так и наружное освещение склада. Среди них наиболее часто используются светильники для высоких потолков, прожекторы и уличные фонари. Обладая более чем двадцатилетним опытом работы в отрасли, ZGSM неизменно фокусируется на разработке и поставке высококачественной светодиодной продукции, а также сопутствующих технических решений. Естественно, эффективное внедрение осветительных приборов требует тщательного подхода — в частности, выбора высокоэффективных устройств, линз и интеграции интеллектуальных систем (таких как таймерное диммирование и микроволновое зондирование). Теперь перейдём к основному тексту, чтобы подробнее рассмотреть эти вопросы.
Наружное освещение склада
Наружное освещение склада в первую очередь предназначено для складских зон, зон стеллажей, проходов и зон погрузки/разгрузки. В то время как схема освещения для складских зон и зон погрузки/разгрузки относительно проста, освещение зон стеллажей более сложное. Оно требует тщательного планирования размещения светильников, выбора подходящих линз и внедрения практичных энергосберегающих решений. Это гарантирует соответствие освещенности и равномерности в проходах требованиям, а также обеспечение достаточной вертикальной освещенности на стеллажах для удобства чтения этикеток и идентификации товаров. Поскольку планировка и эксплуатационные требования каждого склада различаются, решения по освещению должны быть адаптированы к конкретным условиям объекта. При проектировании освещения зон стеллажей необходимо также учитывать такие факторы, как высота стеллажей, ширина проходов и часы работы. Ключевые аспекты проектирования включают энергопотребление, визуальный комфорт, включая контроль бликов, индекс цветопередачи (CRI против световой эффективности), равномерность освещенности, простоту обслуживания и долгосрочные эксплуатационные расходы. На изображении ниже показан один из проектов внутреннего освещения склада, выполненных компанией ZGSM.
Наружное освещение склада
Наружное освещение склада в основном используется на внешних территориях, погрузочных площадках, дорогах кампуса, складских дворах и парковках. Приоритет отдается практической функциональности, а также улучшению общего внешнего вида объекта. В местах с интенсивным пешеходным движением, таких как погрузочные зоны и дороги кампуса, требования к освещению относительно высоки, и светильники, как правило, должны работать на 100% мощности в течение длительного времени. В отличие от этого, требования к наружное освещение склада (см. ниже) относительно ниже на внешних складских дворах и парковках, где могут быть интегрированы интеллектуальные системы управления. К распространенным функциям относятся датчики освещенности и функции регулировки яркости по времени. Первые управляют включением/выключением светильников, а вторые снижают выходную мощность в ночное время для минимизации потребления электроэнергии. Для этих применений необходимо также выбирать подходящие линзы и светильники, исходя из характеристик объекта, расположения опор и высоты, чтобы обеспечить правильное распределение света (Что такое распределение света?) и охват наружного освещения склада, тем самым удовлетворяя практические потребности, такие как работа в ночное время, движение транспортных средств и видеонаблюдение.
Пример проекта ZGSM – Освещение склада или наружное освещение склада.
Освещение склада — а именно, различие между внутренним и наружным освещением — является приоритетной задачей, которую необходимо четко определить с самого начала. Если ваш проект включает в себя отдельно стоящий складской комплекс, наружное освещение склада может не потребоваться; однако, если складская территория включает в себя прилегающие зоны, такие как парковки, складские площадки или подъездные дороги, то, как правило, будут задействованы как решения для внутреннего, так и для наружное освещение склада. Для лучшего понимания этой темы мы используем успешный пример из практики компании ZGSM, чтобы проиллюстрировать их решения и выделить ключевые моменты, которые следует учитывать при внедрении.
При проектировании наружное освещение склада следует учитывать следующие моменты.
Данный проект расположен в Южной Америке и представляет собой крупномасштабный перерабатывающий комплекс. Площадка занимает площадь около 60 000 квадратных метров и включает в себя два цеха, зону погрузки/разгрузки и складскую площадку. Первый — крытый цех — в основном нуждается во внутреннем освещении (в частности, в освещении складских помещений), а второй — наружный цех — в основном во внешнем освещении (в частности, в наружное освещение склада).

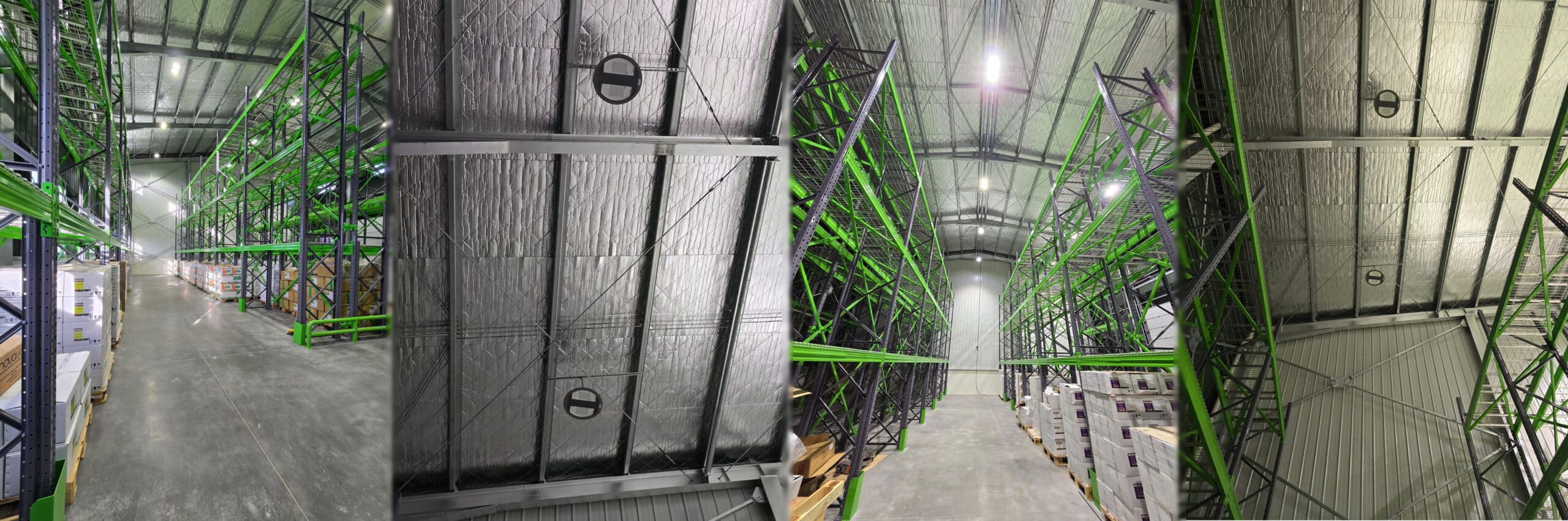

Что касается требований к внутреннему освещению, компания ZGSM проанализировала чертежи САПР, чтобы определить и обозначить цех, зоны стеллажей и зоны погрузки/разгрузки; общая площадь внутреннего освещения составляет приблизительно 12 000 квадратных метров. Высота потолков склада составляет приблизительно 11 метров по бокам и 12,5 метров в центре, а его общие размеры — 100 м × 80 м; высота внутренних стеллажей достигает приблизительно 7 метров. Высота потолков в цехе в основном соответствует высоте потолков склада, отличаясь лишь относительно меньшей площадью пола. После обширных консультаций с заказчиком было установлено, что средняя освещенность в рабочих зонах склада должна достигать 300 люкс для соответствия ежедневным стандартам эксплуатации складских и логистических операций. В цехе, напротив, требуется уровень освещенности 500 люкс — более высокая спецификация, обусловленная необходимостью учета точных визуальных требований, предъявляемых к задачам, требующим высокой точности, выполняемым в этой зоне. Для производственной зоны мы рекомендовали стандартное промышленное освещение с использованием светильников серии ZGSM-HB11 / ZGSM-HB12 для высоких потолков (светильники ZGSM для высоких потолков). Что касается склада, наша оценка на месте показала, что внутренние стеллажи высокие и расположены очень плотно, с относительно узкими проходами; следовательно, традиционная схема распределения света не подходит. В таких условиях установки обычные схемы распределения света на основе линз подвержены затенению стеллажами, что ухудшает общую равномерность освещения.

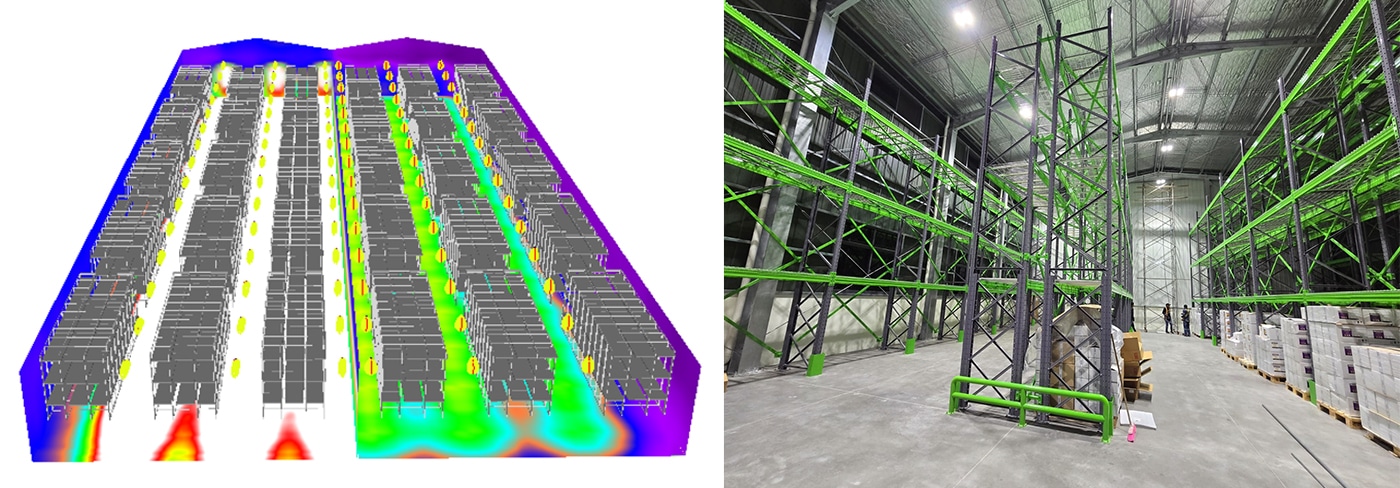

Учитывая эти факторы, техническая команда ZGSM провела множество симуляций освещения и оценок решений, всесторонне сравнивая различные типы светильников, оптические схемы и методы установки. ZGSM рекомендовала светильники для высоких потолков серии HB11 для освещения цеха и светильники для высоких потолков серии ST20 для освещения стеллажей и рабочих зон на складе. После тщательного сопоставления характеристик освещения и эстетического дизайна клиент в конечном итоге выбрал заводские светильники серии ZGSM-ST20. Однако выбор кривых распределения света был тщательно адаптирован к различным зонам: симметричное распределение света использовалось для рабочих зон цеха и склада, а асимметричное распределение света — для стеллажей на складе. Это эффективно улучшило общую освещенность и равномерность освещения (Что такое равномерность света?) складских помещений, одновременно удовлетворяя эстетическим требованиям к осветительным приборам в современных промышленных помещениях. Ниже приведено сравнение результатов симуляции освещения для зоны стеллажей с использованием асимметричного и симметричного распределения света. Первый вариант использовал более высокую мощность, но обеспечивал меньшую равномерность и освещенность по сравнению с асимметричным распределением. Что касается выбора решения с использованием микроволнового датчика, клиент предпочел консервативный подход. Учитывая высокую частоту перемещения персонала и товаров внутри объекта, микроволновое управление в конечном итоге не было принято.
При проектировании наружное освещение склада следует учитывать следующие моменты:

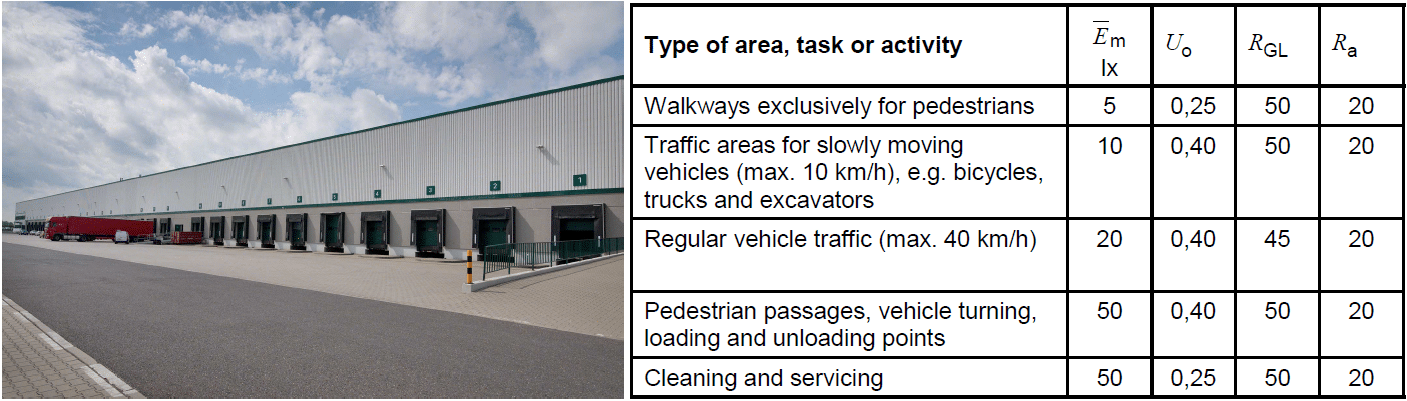

Наружное освещение склада— это не просто желательный, а необходимый элемент. Оно обеспечивает видимость внешних территорий в ночное время и помогает всем чувствовать себя в большей безопасности. Обычно хорошее освещение требуется для подъездных дорог к складу, парковок, зон погрузки и разгрузки, а также складских площадок. Для этого склада в Аргентине план освещения был сосредоточен на зонах погрузки и разгрузки и складских площадках. Это сердце любого склада с точки зрения наружного освещения. В зонах погрузки и разгрузки, где постоянно происходит движение — люди, грузовики, погрузчики повсюду — освещение должно быть ярким и точным. Здесь нельзя экономить на освещении. На складских площадках, где в основном стоят припаркованные автомобили, стандарты освещения не такие строгие. Если адаптировать освещение к потребностям каждой зоны, можно сократить количество несчастных случаев и слепых зон ночью. Люди смогут видеть, куда идут, и работа будет продолжаться бесперебойно даже после наступления темноты. Вот описание решения по освещению, разработанного командой дизайнеров ZGSM для этого проекта.

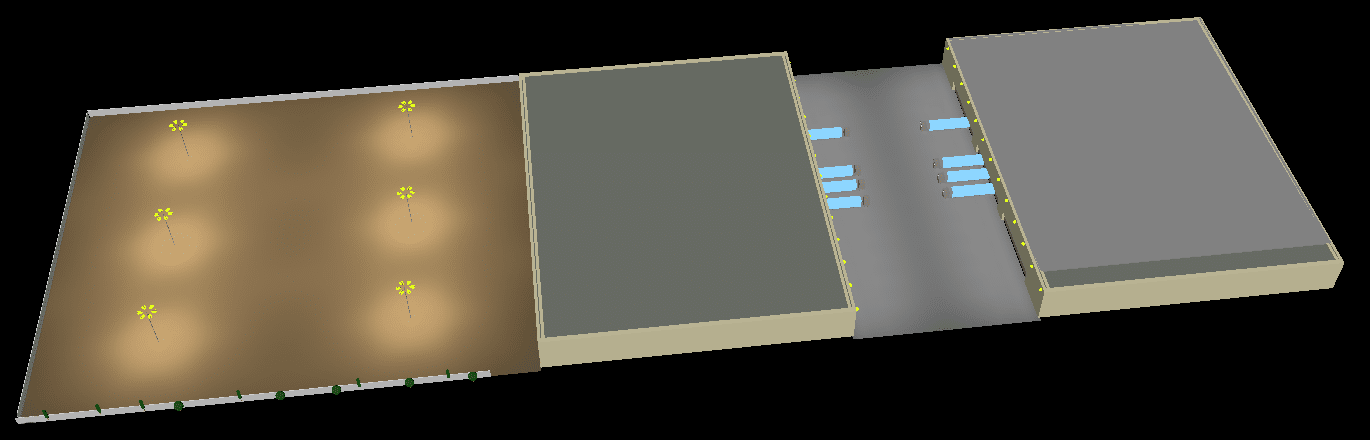

Зона погрузки и разгрузки представляет собой большое пространство размером 60 на 120 метров. Учитывая размер этой зоны, мы рекомендуем установить прожекторы с обеих сторон для наружное освещение склада. Поскольку высота фасада склада составляет 12 метров — что не особенно много — при использовании симметричного распределения света требуется больший угол наклона, чтобы обеспечить соответствие освещенности и равномерности требованиям к наружное освещение склада. Однако у этого подхода есть явный недостаток: чрезмерное ослепление (Что такое ослепление и как его уменьшить?), которое ставит под угрозу безопасность водителей грузовиков и контейнеровозов. Принимая во внимание вышеизложенные соображения, мы в конечном итоге решили установить светильники на 11-метровой внешней стене склада, используя асимметричное распределение света с расстоянием между светильниками в 10 метров. При таком расположении наши окончательные результаты моделирования показывают освещенность 55 люкс и равномерность 0,42, что полностью соответствует требованиям EN 12464-2 к наружному освещению погрузочных доков.
Общая площадь открытой площадки составляет 150 x 150 метров. Изначально заказчик планировал установить осветительные столбы по периметру участка. Однако наша техническая команда определила, что такая схема освещения приведет к недостаточной освещенности в центре площадки. Вместо добавления дополнительных столбов в центре мы рекомендовали немного сместить периметральные столбы внутрь. Такой подход не только снижает стоимость осветительных столбов, но и эффективно улучшает освещенность в центре. Учитывая как размер участка, так и стоимость, мы в конечном итоге рекомендовали заказчику использовать шесть 15-метровых столбов для освещения этой зоны. Для обеспечения комфортного освещения мы также выбрали асимметричное распределение света вместо традиционного симметричного, избегая таким образом чрезмерно концентрированного освещения. Кроме того, использование асимметричного распределения света позволило нам применить круговое расположение для равномерного распределения шести прожекторов по монтажным кронштейнам высоких столбов. Это избавляет подрядчика от необходимости многократно корректировать точки прицеливания светильников (Что такое точки прицеливания прожекторов?), что значительно снижает затраты на установку. Ниже представлена схема и результаты моделирования распределения освещения на складской площадке. Как мы проверили, освещенность площадки составляет 24 люкс, с коэффициентом равномерности 0,27 (за исключением четырех углов). Визуализация также показывает, что освещенность лишь немного ниже в краевых зонах складской площадки, в то время как другие зоны относительно идеальны, с освещенностью в целом выше 20 люкс, что соответствует требованиям для работы складской площадки. Кроме того, заказчик принял нашу рекомендацию по таймерному диммированию (Подробнее о таймерном диммировании – astrodim) светильников, что позволяет системе снижать освещенность в поздние ночные часы, когда работа завода минимальна, тем самым снижая потребление электроэнергии.
Световые решения ZGSM
Краткое содержание
В данной статье подробно рассматриваются сценарии применения и основные требования как к внутреннему, так и к наружное освещение склада. Внутреннее освещение складских помещений предназначено для освещения складских зон, зон стеллажей, проходов и зон погрузки/разгрузки; при этом освещение зон стеллажей является особенно сложным и требует индивидуальных решений, адаптированных к конкретным условиям объекта, таким как высота стеллажей и ширина проходов. Наружное освещение склада обслуживает прилегающую территорию, погрузочные площадки, подъездные дороги, складские дворы и парковки (подробнее о проектировании освещения парковок). Хотя эти системы в первую очередь ориентированы на практическую функциональность, они также должны быть спроектированы с учетом соответствующих линз и светильников, исходя из конкретных характеристик объекта, включая распределение и высоту опор освещения. В статье в качестве практического примера рассматривается крупномасштабный проект промышленного перерабатывающего предприятия, реализованный компанией ZGSM в Южной Америке, что позволяет подробно продемонстрировать конкретные стратегии внедрения как внутреннего, так и наружного освещения складских помещений. Для внутренних помещений использовались светильники серий ST20 и HB11; Благодаря выбору симметричных или асимметричных схем распределения света в зависимости от конкретной зоны, проект успешно обеспечил требуемый уровень освещенности в 300 люкс на складе и 500 люкс в цехах. Интересно, что, несмотря на популярность технологии микроволнового зондирования, она в конечном итоге не была применена на этом объекте, учитывая постоянное перемещение персонала и товаров внутри предприятия. Наружное освещение склада охватывало зону погрузки/разгрузки размером 60 × 120 метров и складскую площадку размером 150 × 150 метров. Благодаря стратегическому размещению опор освещения, выбору асимметричных схем распределения света и внедрению управления затемнением по времени, система успешно соответствовала всем стандартам освещенности, эффективно минимизируя блики. У вас есть склад, нуждающийся в освещении? Вам нужна консультация по освещению склада и проектированию наружного освещения склада, включая выбор светильников, планирование расположения и варианты линз? Если да, пожалуйста, свяжитесь с ZGSM для получения дополнительной информации.
