Question 1

Что такое диаграммы освещенности и средняя освещенность площади при использовании прожекторов?

Accepted Answer

Диаграммы освещенности для прожекторов во многом схожи с показателем средней освещенности площади (AAI). Диаграммы освещенности используются профессиональными производителями светотехнического оборудования, тогда как данные о средней освещенности площади приводятся в протоколах фотометрических испытаний. Диаграммы освещенности прожекторов строго ограничивают расчетную зону пределами угла рассеяния (угла половинной яркости), используя дистанцию проецирования в качестве переменной величины, и позволяют определить как геометрические размеры освещаемой зоны, так и среднюю освещенность в ее пределах. Такие диаграммы применимы как к симметричным, так и к асимметричным прожекторам, в то время как показатель AAI используется преимущественно для прожекторов с симметричным светораспределением. В последнем случае также используется переменная дистанции проецирования, а расчетными параметрами являются пиковая освещенность в центре зоны, охватываемой углом рассеяния, и средняя освещенность.

Question 2

Кривая распределения силы света или диаграмма изолюкс?

Accepted Answer

Кривая распределения силы света используется для описания того, как распределяется интенсивность света (в канделах), излучаемого источником, по всем направлениям в пространстве. Она наглядно показывает, в каких направлениях свет распространяется наиболее интенсивно, а в каких — слабее всего. Графически такая кривая обычно строится в полярной или декартовой системе координат и выглядит как фигуры, напоминающие лепестки или языки пламени, расходящиеся от центра. Эта кривая служит основой для оценки оптических характеристик светильника (например, угла рассеяния и симметрии светового потока).

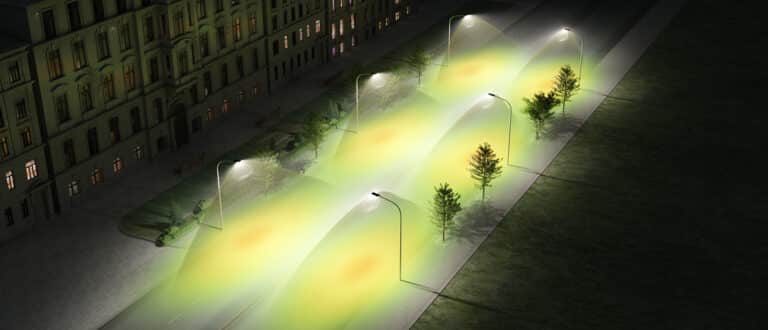

Диаграмма изолюкс используется для описания распределения фактической освещенности (в люксах) в различных точках заданной плоскости (например, на поверхности земли или рабочей поверхности) при освещении данной плоскости светильником. По сути, она представляет собой проекцию кривой распределения силы света светильника на плоскость, выраженную в показателях освещенности. На диаграмме используются замкнутые кривые — подобные горизонталям на топографической карте, — соединяющие точки с одинаковым уровнем освещенности; участки с более плотным расположением линий указывают на резкие перепады освещенности. Данная диаграмма применяется главным образом для оценки зоны охвата, равномерности освещения и реальной эффективности светотехнического решения в практических условиях эксплуатации.

Question 3

Что такое диаграмма изолюкс?

Accepted Answer

Диаграмма изокандел (линий равной силы света) отображает кривую, соединяющую точки, в которых сила света (в канделах) источника одинакова во всех направлениях; обычно она строится в полярных координатах. Такая диаграмма характеризует способность светильника излучать свет в различных направлениях и является неотъемлемым оптическим свойством источника света. В то же время диаграмма изолюкс (линий равной освещенности) показывает кривую, соединяющую точки на заданной плоскости (например, на поверхности земли) с одинаковой фактической освещенностью (в люксах); она отражает реальный результат падения света на поверхность объекта, зависящий от высоты установки, угла наклона и расстояния. Таким образом, первая диаграмма описывает характеристики излучения источника света (то есть то, как он испускает свет), а вторая — характер освещенности поверхности.
