Введение

В условиях ужесточения стандартов энергосбережения для уличного освещения, длинные, непрерывные пространства — такие как подземные паркинги, туннели, длинные коридоры и муниципальные дороги — предъявляют более высокие требования к системам освещения на основе датчиков движения. Традиционные автономные светильники с датчиками движения работают независимо, что легко может привести к неравномерному освещению (что такое равномерность освещения?) и слепым зонам в определенных местах, а частое индивидуальное включение приводит к дополнительному потреблению энергии. В ответ на это появились системы датчиков движения типа «ведущий-ведомый», основанные на координации сигналов между датчиками для достижения синхронизированного включения/выключения и регулировки яркости света в заданной зоне. Вся система использует микроволновые доплеровские радарные датчики в качестве среды измерения и устанавливает групповую логику посредством проводной или беспроводной связи, позволяя всей зоне равномерно реагировать на движение людей и транспортных средств. По сравнению с централизованными системами управления освещением, интеллектуальный датчик движения (т.е. решение «ведущий-ведомый») не требует шлюза или облачного подключения и работает посредством локальной, автономной координации, что делает его подходящим как для новых строительных проектов, так и для модернизации существующих осветительных приборов. В данной статье изложены основные принципы работы датчиков движения и недостатки традиционных решений на их основе. Основное внимание уделяется анализу архитектуры системы «ведущий-ведомый» и её классификации, сравниваются преимущества и недостатки различных интеллектуальный датчик движения, а также дается понятное техническое руководство по выбору светодиодных систем освещения для складов, автозаправочных станций и паркингов.

Что такое датчик движения?

Датчики движения (здесь мы в основном рассматриваем микроволновые датчики) являются наиболее важными элементами интеллектуальных систем освещения и в настоящее время широко используются в коммерческих паркингах, туннелях, коридорах и системах уличного освещения. К распространенным методам обнаружения на рынке относятся инфракрасное обнаружение движения человека и микроволновое радарное обнаружение. Среди них микроволновые радарные датчики с частотой 5,8 ГГц стали основным решением в светотехнической отрасли благодаря своей превосходной стабильности. По сравнению с инфракрасным обнаружением, микроволновое обнаружение не подвержено влиянию изменений температуры окружающей среды или воздушного потока, и оно может проникать сквозь пластиковый корпус светильников, что позволяет осуществлять скрытую установку, делая его совместимым с интегрированными светодиодными светильниками. Микроволновый датчик работает на основе эффекта Доплера: датчик непрерывно излучает высокочастотные электромагнитные волны с частотой 5,8 ГГц и принимает отраженные эхо-сигналы в реальном времени. Когда объекты, такие как люди или транспортные средства, перемещаются в пределах зоны мониторинга, частота и форма отраженных эхо-сигналов соответственно изменяются. При обнаружении этих колебаний сигнала датчик немедленно выдает сигнал управления переключением или регулировкой яркости, запуская включение светильника или регулировку его яркости. Кроме того, микроволновые датчики обычно включают в себя фоточувствительный модуль, который непрерывно отслеживает уровень естественного освещения. Система интеллектуально оценивает эти уровни по сравнению с заданными пороговыми значениями освещенности: когда дневного света достаточно, датчик не будет включать свет, даже если обнаружено движение, эффективно предотвращая ненужное освещение в течение дня и дополнительно повышая общую энергоэффективность (что такое световая эффективность светодиодного освещения?) системы освещения.

Традиционный датчик движения

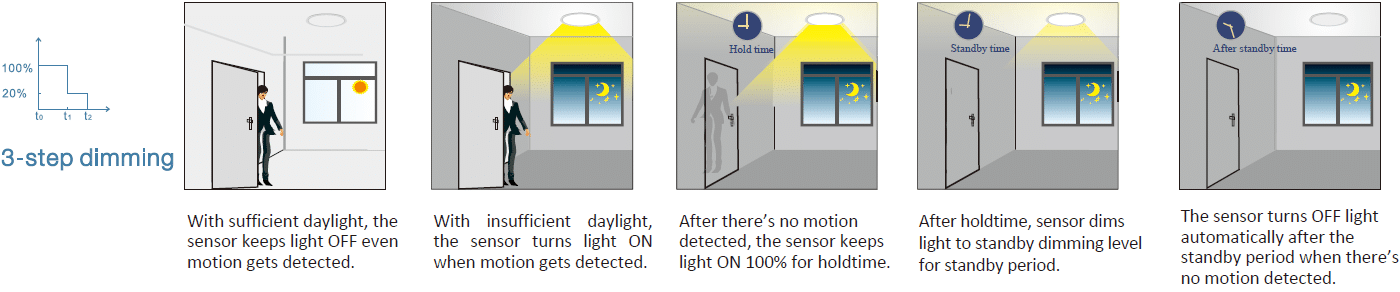

В традиционных системах освещения обычно применяется решение с независимыми датчиками для каждого светильника: встроенный датчик обеспечивает автономное обнаружение присутствия и управление конкретным устройством. Это простейший в монтаже вариант, не требующий прокладки дополнительных кабелей или сопряжения светильников друг с другом. Однако недостатки такого подхода особенно заметны в длинных коридорах. Когда человек идет по коридору, включается лишь тот светильник, под которым он находится в данный момент, а участок впереди остается тускло освещенным, что создает «слепые зоны». С другой стороны, если светильники не включаются заранее, внезапное появление яркого света может вызвать неприятный слепящий эффект (Что такое блики). Ни один из этих сценариев не соответствует принципам человеко-ориентированного освещения. Кроме того, такой подход не позволяет реализовать синхронное регулирование яркости во всей зоне, что затрудняет внедрение единой стратегии управления и делает все более сложным соблюдение требований к энергоэффективности и безопасности в протяженных проходах — например, в длинных коридорах или на складских объектах.

Интеллектуальный датчик движения

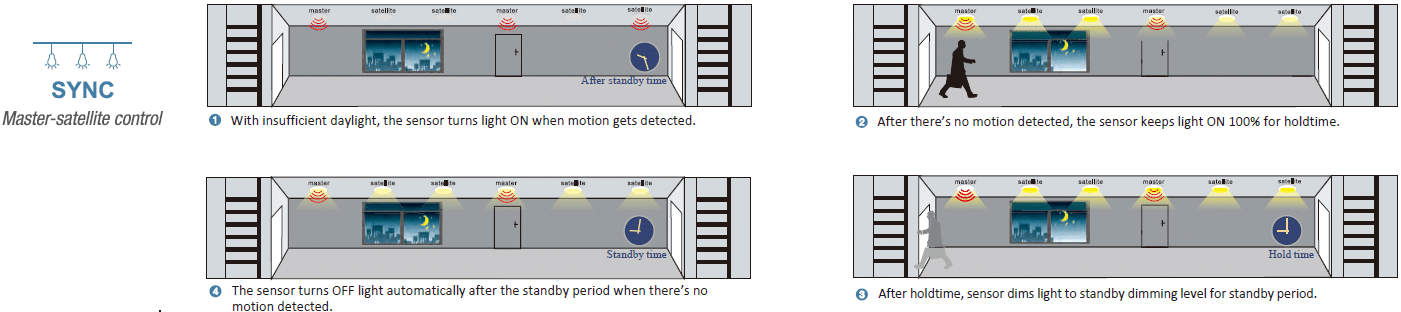

Интеллектуальный датчик движения (решение «главный-подчиненный») делит датчики в пределах одной зоны на главный блок и группу подчиненных блоков. Ведущий блок отвечает за обнаружение движущихся целей; как только он обнаруживает человека или транспортное средство, он отправляет команду запуска всем подчиненным устройствам в группе. Подчиненные устройства не обнаруживают активно движение; они только получают команды и синхронно выполняют такие действия, как включение света, затемнение (диммирование 0–10 В и датчик движения) и задержка выключения света. Все осветительные приборы в группе работают синхронно, устраняя яркие и темные слепые зоны на пути движения. Все устройства сохраняют свои сенсорные цепи, что позволяет гибко настраивать роли ведущего и ведомого во время установки; некоторые решения поддерживают группировку на месте с помощью удаленного управления, при этом несколько групп изолированы друг от друга, чтобы предотвратить ложные срабатывания между зонами. Вся логика работает локально, не полагаясь на внутренний сервер, что делает ее подходящей для наружных сред без доступа к сети. Это также основной технический подход к энергосберегающей модернизации складов, подземных парковок и заправочных станций, эффективно балансирующий комфорт освещения, экономию энергии и затраты на установку.

Преимущества и недостатки интеллектуальный датчик движения

Преимущества интеллектуальный датчик движения: Главное преимущество системы координации «ведущий-ведомый» с интеллектуальный датчик движения заключается в возможности синхронизированного освещения на всей территории, что устраняет визуальные пробелы, возникающие при использовании независимых датчиков, и значительно повышает безопасность пешеходов. Поскольку все светильники в одной группе реагируют на сигналы движения равномерно, это снижает разрозненные и частые включения, тем самым оптимизируя общее энергопотребление. Система работает без использования шлюза или онлайн-управления, что делает ее предпочтительным решением для небольших проектов, таких как склады, парковки и автозаправочные станции. По сравнению с централизованными системами управления по шине, она исключает необходимость в большом количестве центральных устройств управления, что приводит к снижению затрат.

Недостатки интеллектуальный датчик движения: Классическая однонаправленная архитектура «ведущий-ведомый» представляет собой единую точку отказа; если выходит из строя единственный ведущий блок, координация всей группы перестает работать. Беспроводные решения «ведущий-ведомый» подвержены задержкам сигнала и перекрестным помехам из-за препятствий и ограничений по расстоянию. Кроме того, развертывание светодиодных светильников (Светодиодные светильники ZGSM) с интеллектуальный датчик движения требует определенного обучения, а неправильное размещение может привести к тому, что система не будет соответствовать привычкам пользователя. Более того, большинство систем поддерживают только локальную координацию; внедрение облачного управления увеличит сложность и стоимость.

Различные решения на базе интеллектуальный датчик движения

Системы координации групп интеллектуальный датчик движения классифицируются по трем архитектурам — проводная «ведущий-ведомый» (master-slave), беспроводная «ведущий-ведомый» и беспроводная «ведущий-ведущий» (master-master), — в зависимости от среды передачи данных и логики функционирования. Эти три решения существенно различаются по аппаратным протоколам, топологиям сети и показателям отказоустойчивости, что делает их пригодными для различных инженерных задач.

Проводной интеллектуальный датчик движения (конфигурация «ведущий-ведомый»)

В проводных системах типа «ведущий-ведомый» (master-slave) все светильники соединены параллельно посредством линии передачи сигнала синхронизации. Аппаратная реализация такой системы проста: синхронизация осуществляется с помощью сигналов типа «сухой контакт». При обнаружении движения датчик преобразует сигнал в формат 0–10 В или DALI (что такое DALI?), который затем синхронно передается на светодиодные светильники по сигнальной линии для регулировки яркости. К преимуществам проводных систем «ведущий-ведомый» относятся отсутствие радиопомех, стабильность сигнала и минимальная задержка срабатывания. Кроме того, поскольку микроволновые датчики в таких системах не требуют наличия радиочастотных (RF) модулей, затраты на оборудование снижаются. Разумеется, главным недостатком такого решения является необходимость прокладки дополнительных проводов для синхронизации, что делает модернизацию существующих систем освещения практически невозможной. При реализации новых проектов требуется предварительная прокладка кабельных каналов и учет падения напряжения в длинных линиях, что повышает требования к монтажу и существенно увеличивает трудозатраты. В настоящее время проводные системы «ведущий-ведомый» применяются преимущественно на новых объектах, таких как автозаправочные станции, подземные паркинги и промышленные предприятия, тогда как в проектах уличного освещения и на открытых парковках их постепенно вытесняют беспроводные решения из-за сложностей, связанных с модернизацией или прокладкой кабелей.

Беспроводной интеллектуальный датчик движения (ведущий-ведомый)

В беспроводных системах с архитектурой «ведущий-ведомый» (master-slave) интеллектуальный датчик движения оснащаются встроенными радиочастотными (RF) модулями, передающими команды управления по беспроводному каналу, что исключает необходимость прокладки дополнительных кабелей. В каждой группе имеется только одно ведущее устройство, тогда как остальные выполняют роль ведомых. При обнаружении движущегося объекта ведущее устройство преобразует сигнал напряжения в сигнал регулировки яркости (диммирования) в диапазоне 0–10 В для подключенного светодиодного драйвера и одновременно транслирует беспроводную команду (обычно по радиоканалу или Bluetooth) всем ведомым устройствам, которые также преобразуют сигнал для изменения своей яркости. Система поддерживает настройку сопряжения непосредственно на объекте с помощью DIP-переключателей или пульта дистанционного управления; при этом различные группы изолированы друг от друга, что предотвращает ложные срабатывания в соседних зонах. В отличие от проводных аналогов, данное решение существенно сокращает трудозатраты на монтаж проводки, благодаря чему оно становится предпочтительным выбором для проектов уличного освещения, освещения парковок (например, решения ZGSM для освещения парковок) и модернизации систем освещения внутри помещений, таких как производственные цеха. Разумеется, у этой системы есть и очевидные недостатки, в частности — риск отказа всей системы из-за выхода из строя одного элемента (проблема единой точки отказа). Если ведущее устройство обесточивается или выходит из строя, синхронная работа всей группы прекращается. Кроме того, прохождение беспроводных радиосигналов может затрудняться стенами и металлическими конструкциями, а ограничения по дальности связи делают стабильность работы системы более низкой по сравнению с проводными решениями.

интеллектуальный датчик движения беспроводной (система Master-Master)

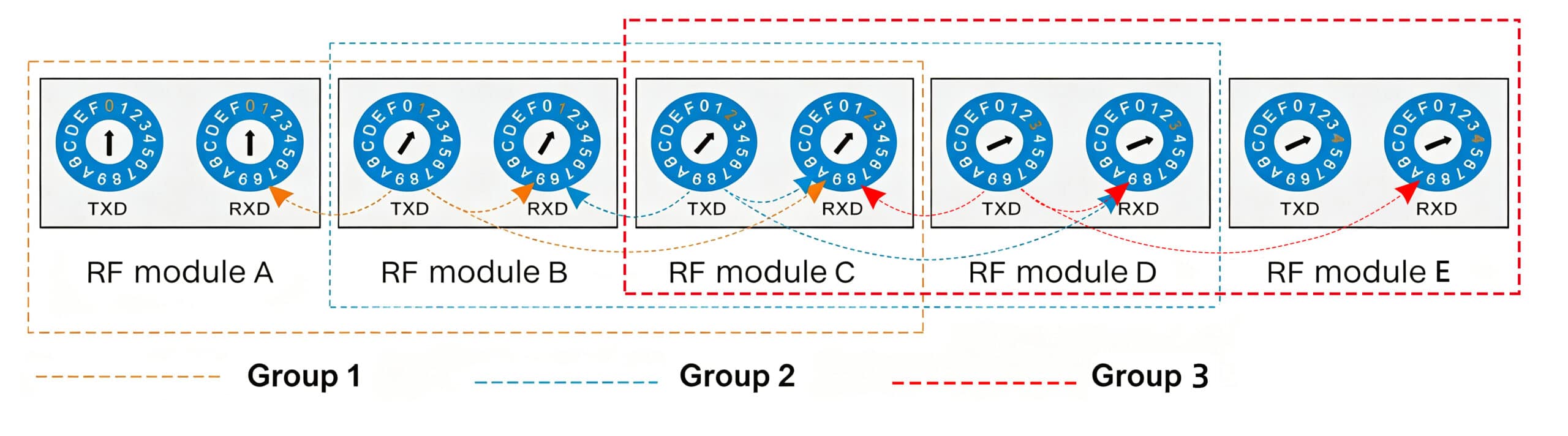

Беспроводной режим «ведущий-ведущий» (master-master), также известный в отрасли как режим широковещательной передачи типа «равный-равному» (peer-to-peer), обеспечивает равный статус всех интеллектуальный датчик движения в группе, исключая разделение на фиксированные ведущие (master) и ведомые (slave) устройства. По сути, эта система относится к категории беспроводных систем «ведущий-ведомый», однако все устройства, способные выступать в роли ведущих, переходят в режим ведомых, когда движение не обнаружено. Как только любой датчик фиксирует движение, он немедленно передает команду активации устройствам, работающим на том же канале, и все светодиодные светильники, получившие сигнал, срабатывают синхронно. Главным нововведением по сравнению с традиционными системами «ведущий-ведомый» является устранение единой точки отказа: любой узел может служить источником сигнала активации, поэтому выход из строя одного датчика не приведет к сбою всей группы, что значительно повышает отказоустойчивость системы. На приведенном ниже рисунке показан принцип передачи сигналов между ведущими устройствами. В режиме широковещательной передачи (broadcast) все датчики настроены на один и тот же канал; при срабатывании любого датчика-ведущего он передает радиочастотный (РЧ) сигнал всем светильникам в группе. В режиме с переключением каналов (hopping) при срабатывании ведущего устройства сигнал передается по трем каналам: основному (настроенному на самом устройстве) и двум соседним (предыдущему и последующему). Например, если для передачи (TX) выбран канал «1», устройство отправляет сигналы по трем каналам: «0», «1» и «2»; приемные устройства (RX), настроенные на любой из этих каналов, получат соответствующий сигнал. Такой режим работы применяется преимущественно в коридорах.

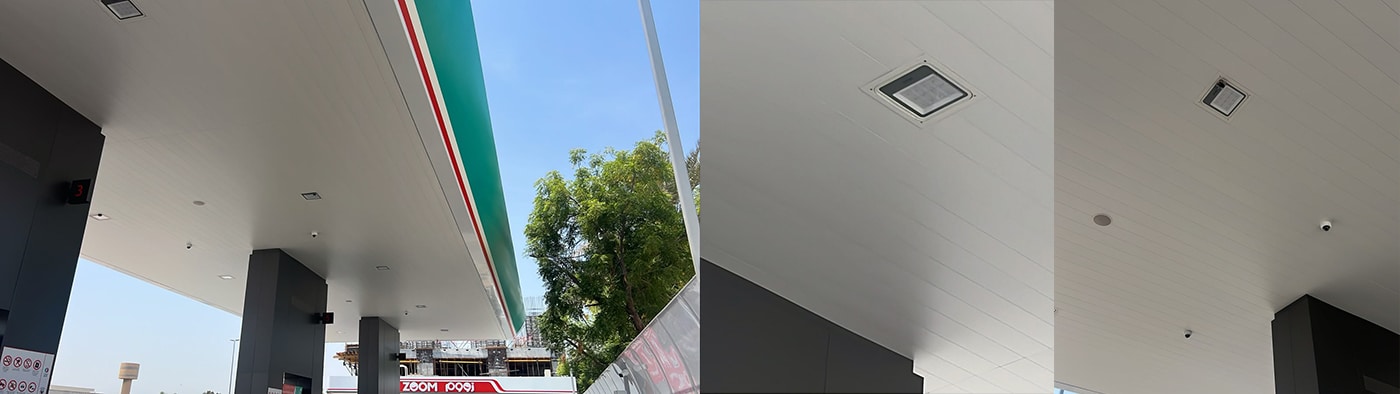

Пример реализации проекта ZGSM: освещение навеса с использованием интеллектуальный датчик движения.

Светодиодные светильники ZGSM с интеллектуальный датчик движения предлагают широкий спектр решений для управления с помощью датчиков, которые можно гибко настраивать в соответствии с конкретными потребностями применения. Эти решения включают в себя как традиционные автономные системы с датчиками движения, так и модернизированную систему «ведущий-ведомый», обеспечивающую полную адаптацию к требованиям энергосбережения и интеллектуального управления в различных сценариях освещения. В данном примере рассматривается проект модернизации освещения (Что такое модернизация освещения с помощью светодиодов?) на автозаправочной станции на Ближнем Востоке. Будучи крупным игроком в энергетической отрасли, регион уделяет большое внимание переходу на экологически чистое, энергоэффективное освещение и идет в ногу с мировыми тенденциями в области энергосбережения и сокращения выбросов. План состоит в том, чтобы значительно сократить как потребление энергии, так и эксплуатационные расходы и затраты на техническое обслуживание круглосуточного освещения на автозаправочной станции за счет установки светодиодных светильников, оснащенных системами интеллектуальный датчик движения.

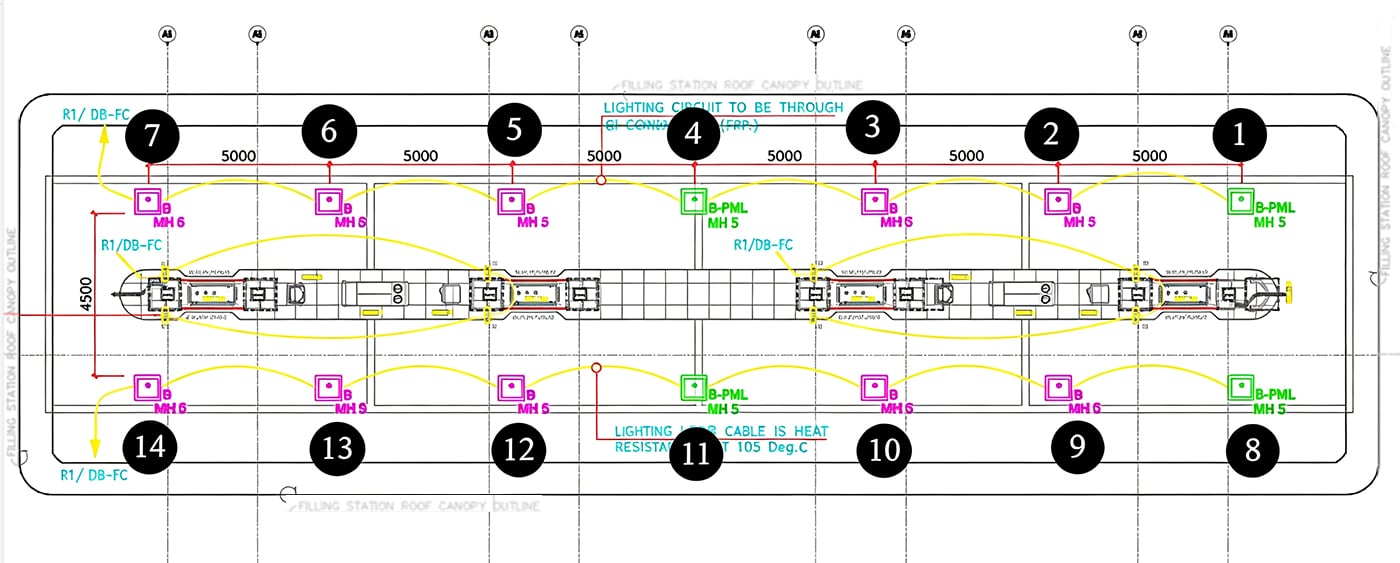

Проект реконструкции автозаправочной станции с одной колонкой включал установку в общей сложности 14 светодиодных светильников на навесе. В проекте используется проводная архитектура управления «ведущий-ведомый» с зональной блокировкой, которая разделяет систему на четыре независимых блокирующих блока: светильник № 1 является ведущим, управляя светильниками № 2 и № 3; светильник № 8 является ведущим, управляя светильниками № 9 и № 10; светильник № 4 является ведущим, управляя светильниками № 5, 6 и 7; светильник № 11 является ведущим, управляя светильниками № 12, 13 и 14 (как показано на рисунке выше). В итоге для проекта была выбрана проводная система «ведущий-ведомый», которая обеспечивает большую стабильность и защищена от радиочастотных помех, используя сигнальные кабели для достижения синхронизированного группового управления. Кроме того, были использованы разъемы Zhaga (Что такое Zhaga и разъем Zhaga?), что обеспечивает относительно низкие затраты на замену и техническое обслуживание даже в случае будущих неисправностей. Когда главные микроволновые датчики в каждой группе обнаруживают движение транспортных средств или людей, они немедленно запускают команды регулировки яркости, в результате чего все подчиненные светильники в группе включаются одновременно, что устраняет задержки освещения и темные зоны. В настоящее время это решение по модернизации демонстрирует хорошие результаты. Клиент разработал ежегодный план модернизации, предусматривающий ежегодное внедрение интеллектуального освещения на 13 автозаправочных станциях, реализуя решение на основе главных и подчиненных датчиков в больших масштабах для постоянного достижения экономии энергии и повышения эффективности освещения.

Светодиодные светильники ZGSM могут быть оснащены интеллектуальный датчик движения.

Краткое содержание

В данной статье рассматривается пример использования интеллектуальный датчик движения для освещения навесов автозаправочных станций. В начале статьи объясняются основные концепции датчиков движения и сравнивается логика работы традиционных автономных решений с логикой управления в рамках новых систем управления типа «ведущий-ведомый». В статье описываются три основные архитектуры интеллектуальный датчик движения: проводная «ведущий-ведомый», беспроводная «ведущий-ведомый» и беспроводная «ведущий-ведущий». Систематически анализируются преимущества и ограничения решения «ведущий-ведомый». По сравнению с традиционным независимым режимом обнаружения отдельных источников света, архитектура «ведущий-ведомый» позволяет скоординированно активировать освещение по всей площади, эффективно устраняя колебания яркости, вызванные спорадическими циклами включения/выключения отдельных источников света. Она хорошо подходит для сценариев непрерывного освещения больших площадей, таких как автозаправочные станции, склады и парковки, тем самым оптимизируя визуальное восприятие для людей в этой зоне. В то же время, проводной подход «ведущий-ведомый» уменьшает количество необходимых датчиков, тем самым контролируя затраты на оборудование проекта, а беспроводное решение «ведущий-ведомый» значительно дешевле, чем интеллектуальные системы управления (подробнее об интеллектуальных системах управления). Однако такие проблемы, как стабильность беспроводной связи, помехи сигнала и задержки синхронизации часов, все еще могут влиять на фактическую производительность. На основе инженерных примеров беспроводные сети обеспечивают удобство установки и лучше подходят для модернизации существующих осветительных приборов на автозаправочных станциях, в то время как проводные решения обеспечивают надежную связь и чаще используются в новых строительных проектах. Выбирая подходящий сетевой подход и оптимизируя параметры датчиков и скоординированные стратегии, можно реализовать весь потенциал интеллектуальный датчик движения, что дополнительно способствует экономии энергии и снижению потребления при обеспечении безопасности освещения на автозаправочных станциях.
