Введение

DALI (DALI Alliance) с профессиональным и тщательным подходом специализируется на сфере освещения и решении задач, связанных с управлением освещением. Это считается важным решением для достижения устойчивого развития общества благодаря гибкому управлению освещением и высокой энергоэффективности. В строительстве «зеленых» зданий технология DALI является незаменимой технологией. Благодаря постоянному развитию технологий технология DALI в последние годы широко используется в области наружного освещения, особенно дорожного освещения.

Например, в некоторых проектах дорожного освещения участник проекта начал использовать модули беспроводной связи, такие как Zigbee, LoRa или NB-IoT, в сочетании с технологией затемнения DALI для достижения более интеллектуального управления, что может сделать систему дорожного освещения более эффективной. и действовать разумно. Кроме того, с 2019 года DiiA (Альянс интерфейса цифрового освещения) дополнительно стандартизировал «последний дюйм» интерфейса управления освещением, которым является стандарт D4i. Внедрение этого стандарта способствовало дальнейшему развитию систем управления освещением, особенно в приложениях наружного освещения (например, уличное освещение с D4i). В этой статье мы подробно познакомимся с DALI, DALI2, D4i и т. д., а также подчеркнем их уникальные характеристики в приложениях наружного освещения.

Что такое ДАЛИ(DALI)?

Цифровой адресный интерфейс освещения (DALI) был первоначально представлен в начале 1990-х годов и с тех пор сохраняет лидирующие позиции в области протоколов управления освещением. Разработанный как цифровой преемник аналогового регулирования яркости, DALI обеспечивает сетевое управление отдельными светильниками, группами светильников или всеми светильниками путем подключения к шине DALI. Традиционные прикладные системы DALI находятся в центре внимания спецификаций стандарта DALI и охватывают различные устройства и типы функций, как указано в стандарте DALI. Источники питания DALI для управления яркостью, наиболее распространенный тип устройства управления, взаимодействуют с шиной и получают команды управления от контроллера приложения. На этом этапе к шине DALI можно подключить до 64 независимо адресуемых устройств управления Ggear или 64 независимо адресуемых устройств ввода (например, различных датчиков и кнопок переключения). Функции управления системой DALI в основном интегрированы в хост, на котором установлен контроллер приложений. Устройства ввода обычно не передают команды напрямую на механизм управления; вместо этого они передают команды через контроллер приложения. Стоит отметить, что система DALI может иметь несколько хостов, но реализация нескольких хостов требует поддержки функции Multi-Master для управления конфликтами передачи данных по шине. Если независимая адресация не требуется, к шине можно подключить больше устройств (помимо 64 устройств управления или 64 устройств ввода). Однако это количество может не соответствовать точному количеству физических устройств, поскольку некоторые продукты могут содержать несколько логических устройств (например, блоки питания драйверов DALI с двухканальными выходами), которые могут занимать несколько независимо адресуемых адресов. Максимальная длина проводки DALI не может превышать 300 метров. Чтобы увеличить расстояние проводки в системе DALI, можно использовать повторители. Ограничение на расстояние проводки в основном связано с возможностью падения напряжения в линии, в результате чего уровень напряжения приемника превысит характеристики напряжения шины. Ниже приведена наиболее распространенная конфигурация проводки Dali:

Что такое ДАЛИ(DALI2)?

В 2017 году был официально представлен DALI-2. DALI-2, второе поколение DALI, создано на основе DALI первого поколения с целью улучшения совместимости, введения более строгих протоколов тестирования и расширения командных возможностей. Хотя производители могут самостоятельно сертифицировать свои продукты DALI первого поколения, результаты сертификации испытаний DALI-2 необходимо загрузить на веб-сайт DiiA (Альянс интерфейса цифрового освещения). DALI служит базовой технологией протокола, а DALI-2 частично обновляет этот протокол и устанавливает на его основе процедуры сертификации. Чтобы получить сертификат DALI-2, продукты должны пройти тестирование с использованием испытательного оборудования, признанного DALI, а их результаты должны быть проверены Альянсом DALI, прежде чем они смогут носить логотип DALI-2. Этот уровень сертификации дает рынку гарантию того, что эти устройства соответствуют строгим ожиданиям в отношении производительности благодаря независимому тестированию и проверке. DALI-2 включает в себя источники питания шины, устройства ввода (например, датчики) и контроллеры приложений. Таким образом, DALI-2 включает в себя следующие обновления по сравнению с исходной версией DALI:

• Исправления ошибок и недостатков исходной системы DALI и модификации некоторых протоколов. Например, количество независимо адресуемых адресов было увеличено до 128.
• Добавлены возможности передачи кадров сообщений и новые командные интерфейсы. В целях дальнейшей стандартизации систем управления в стандарты серии IEC 62386-103 и IEC 62386-3XX были внесены поправки.
• Обязательные требования к сертификации. Продукция, соответствующая новейшему стандарту DALI-2, должна пройти обязательную сертификацию.

Что такое D4i?

D4i означает «DALI for Intra-Luminaire», что представляет собой интеграцию DALI в светильники, тем самым создавая больше возможностей для применения DALI в контексте Интернета вещей (IoT). В то время как первое поколение DALI было ориентировано на традиционные приложения DALI, D4i фокусируется на приложениях внутри самих осветительных приборов. Традиционные приложения включают шину DALI, подключенную к нескольким устройствам DALI через проводку внутри комнаты или здания. Светильник DALI — это шина DALI внутри отдельного светильника. Эта шина соединяет драйверы светодиодов с любыми устройствами управления DALI-2, такими как датчики или контроллеры приложений. Важно отметить, что DALI-2 может существовать без D4i, но D4i не может существовать без DALI-2. DALI-2 служит стандартом связи, а D4i представляет собой определенный набор функций. D4i включает в себя несколько ключевых аспектов:

• D4i обеспечивает стандартизацию DALI внутри светильника, D4i расширяет DALI-2, добавляя определенный набор функций, особенно с точки зрения управления, энергоэффективности и передачи данных.
• D4i обеспечивает встроенный DALI для интеллектуальных светильников за счет: 1. Учета требований к электропитанию; 2. Предоставление данных о светильниках, энергетике и диагностике.
• Сертификация D4i позволяет использовать логотип D4i. Указывает на совместимость светильников (светодиодных драйверов), датчиков, устройств управления, таких как беспроводные приемопередатчики и другого соответствующего оборудования.
• D4i соответствует новому стандарту ANSI C137.4, а также совместим с системами разъемов с разъемами: например. NEMA/ANSI C136.41

Ниже приведен драйвер EBS-080S105BT2, он используется для уличного освещения с сертификацией D4i. Помимо светодиодного драйвера с интерфейсом Dali2, он также предлагает дополнительный источник питания 24 В для IoT и источник питания по шине для внутрисветильного DALI.

Преимущества и возможности D4i

«D4i» — это аббревиатура от «Взаимодействие устройств типа 4», подчеркивающая совместимость между устройствами в системе освещения. «Тип устройства 4» относится к определенной категории или типу осветительных устройств в рамках структуры совместимости (структура D4i). В эту категорию входят светильники (осветительные приборы), , контроллеры и другие сопутствующие устройства. Имейте в виду, что сертификация светильников D4i (уличные фонари с сертификацией D4i) в настоящее время не предлагается. Функциональная совместимость означает способность различных устройств или систем сотрудничать и беспрепятственно обмениваться информацией, включая совместимость и коммуникационные возможности. В контексте D4i совместимость подразумевает, что устройства, относящиеся к типу устройств 4, могут эффективно взаимодействовать и взаимодействовать друг с другом, а также с устройствами из других систем интеллектуального освещения.

Преимущества D4i

Согласно приведенной выше информации, мы можем сделать вывод, что D4i представляет собой стандартизированную структуру, которая гарантирует, что эти устройства могут взаимодействовать с другими устройствами и системами для создания интегрированных и эффективных решений интеллектуального освещения. Конечно, мы не можем распространить это на более широкую предпосылку Дали2. Таким образом, основные роли D4i включают в себя:

• Интеллектуальные светильники: драйверы D4i хранят и сообщают важные данные, касающиеся светильника, источника света и драйвера; Датчики D4i собирают данные об окружающей среде.
• Возможности подключения: D4i упрощает добавление беспроводных шлюзов к светильникам; Двусторонняя связь между светильником с поддержкой DALI и внешней сетью управления освещением; Автономные светильники работают как узлы Интернета вещей/сети.
• Готовность к будущему: D4i позволяет использовать системы с сокетами; Позволяет добавлять и заменять модули датчиков и связи; Светильники легко модернизируются, чтобы идти в ногу с быстрым развитием цифровых сетевых технологий.

Different parts of D4i

D4i — это расширение сертификации DALI-2, предназначенное для поддержки интеллектуальных светильников IoT. Он основан на управлении освещением DALI-2 с дополнительным сбором и анализом данных, таких как параметры освещения, энергия и диагностика. Соответствующие стандарты включают части 150 D4i, части 250 D4i, части 251 D4i, части 252 D4i, части 253 D4i и части 351 D4i и т. д. Ниже приводится разбивка каждой части:

Характеристики блока питания D4i

DiiA, часть 250 — Встроенный источник питания шины

D4i также определяет, как драйвер, интегрированный с питанием шины DALI, подает питание на другие устройства DALI, подключенные к шине, то есть на встроенный вспомогательный источник питания шины DALI Part 250. D4i требует, чтобы эти функции были интегрированы в один светильник, что значительно облегчит совместную работу датчиков DALI и других устройств управления. Для сертификации D4i необходимо включить часть 250, а блок питания шины включен по умолчанию.

DiiA Часть 150 — Источник питания AUX

Спецификация D4i также определяет вспомогательный источник питания 24 В для обеспечения более мощного источника питания. Эту функцию необходимо встроить в устройство управления, чтобы обеспечить среднюю нагрузку 3Вт и пиковое значение 6Вт (даже до 10Вт). Он может гарантировать работу оборудования высокой мощности, такого как камеры, датчики, устройства сигнализации и т. д. Для сертификации D4i также требуется часть 150 – Источник питания AUX.

Технические характеристики светодиодных драйверов

D4i регулирует доступ к данным в драйверах DALI-2, что позволяет интеллектуальным лампам иметь лучшие возможности доступа к Интернету вещей. Соответствующей спецификацией DiiA является часть 251–253, которая охватывает доступ к данным, связанным с управлением активами, энергопотреблением, диагностикой и обслуживанием, как показано в:

Часть 251 DiiA описывает хранение информации, которая не влияет на функциональную работу драйвера DALI, а относится только к светильнику/источнику питания. Например, производители светильников/источников питания хранят свои номинальные параметры светоотдачи, включая мощность и напряжение источника питания, светоотдачу, CCT и CRI, распределение света, цвет светильника и другие данные светильника в драйвере внутри светильника. После установки светильников в проекте эти данные могут использоваться сетью управления освещением, тем самым повышая эффективность и точность управления и контроля пользователей светильниками.

Часть 252 DiiA регулирует хранение и отчетность данных, связанных с энергопотреблением и энергопотреблением приводов. Они включают в себя активную энергию/мощность, полную энергию/мощность, энергию/мощность со стороны нагрузки.

Часть 253 DiiA посвящена различным данным диагностики и технического обслуживания, связанным с драйверами, источниками света и лампами. Например, напряжение и частота источника питания светодиодного привода, коэффициент мощности, температурный выходной ток, время работы и счетчик запусков и т. д. Конечно, есть также информация об источнике света, включая рабочее напряжение, ток, температуру, время работы источник света и счетчик пусков.

Технические характеристики устройств управления

Часть 351 представляет собой спецификацию для устройств управления лампами, включая четыре типа устройств управления (типы A-D), таких как датчики и узлы беспроводной связи со шлюзами DALI. Эти устройства могут питаться от шины или от внешнего источника питания (например, через питание AUX). Кроме того, сразу стандартизируются требования к энергопотреблению устройства, механизму регулировки и определению банка памяти.

Что такое Zhaga-D4i?

Альянс Zhaga в сотрудничестве с Альянсом DALI запустил важную сертификацию — светильник Zhaga-D4i, привносящий новую стандартизированную ценность в мир подключенного интеллектуального освещения. Сертификация светильника «Жага-Д4и» объединяет технические характеристики версии «Zhaga Книга 18» и спецификацию D4i, подключенную к интерфейсу DALI. В этом случае светодиодный привод соответствует требованиям части 250-253 DiiA и другим спецификациям, расширяющим возможности подключения интерфейса расширения, а уличный фонарь, оснащенный розеткой Zhaga Book 18 , также соответствует спецификациям Zhaga. Устройства управления (например, источники питания), устройства управления (например, датчики и модули расширения беспроводной связи), соответствующие двум вышеуказанным спецификациям, — это не только так называемые сертифицированные продукты D4i и сертифицированные продукты Zhaga. Чтобы отличить его от обычных продуктов D4i и Zhaga, Zhaga и DiiA запустили новый логотип D4i и программу сертификации для таких продуктов, а именно сертификацию Zhaga-D4i.

Светодиодный уличный фонарь ZGSM с подключением D4i

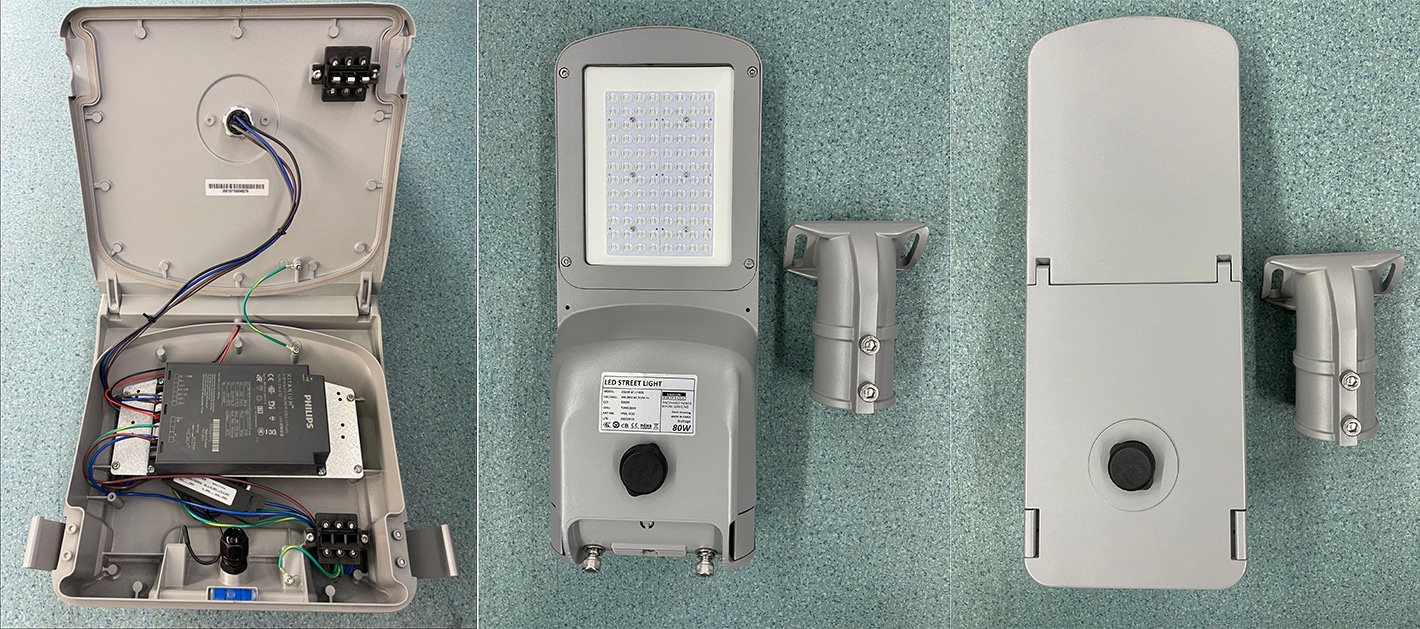

Все уличные фонари ZGSM могут быть оснащены источниками питания Dali, Dali2 или D4i. Если ваш проект требует конфигурации светильников Dali, мы можем предоставить необходимый источник питания для удовлетворения требований проекта. ZGSM выполнит соответствующую проводку до того, как светильники покинут завод. Это позволяет клиентам удобно интегрировать светильники в свою систему Dali. На схеме ниже показано подключение уличного фонаря ZGSM ZGSM с D4i, они также оснащены базами Zhaga.

Кроме того, следующие светодиодные уличные фонари ZGSM также могут быть оснащены источниками питания Dali, Dali или D4i. Розетки NEMA и Zhaga также могут быть установлены на светильники в соответствии с требованиями к интерфейсу.

Краткое содержание

В этой статье основное внимание уделяется тому, что такое Dali, Dali2, Dali Alliance и сертификация Zhaga-D4i, совместно разработанная DiiA и Zhaga. Система DALI — очень сложная система. Эта статья представляет собой лишь краткое введение. Если вы хотите узнать больше, вы можете посетить официальный сайт DALI. Что касается D4i, я считаю, что многие люди хотят знать очень многое, потому что в последние годы во многих проектах дорожного освещения требуется уличное освещение с D4i. Цель D4i — предоставить устройствам разных производителей возможность общаться и взаимодействовать друг с другом, тем самым способствуя развитию интеллектуальных систем освещения. Наконец, стандарт Zhaga-D4i разработан совместно Альянсом интерфейса цифрового освещения (DiiA) и компанией Zhaga, которая также стремится способствовать развитию технологий цифрового освещения. Для получения более подробной информации свяжитесь с нами.
