Введение

При проектировании прожекторы для спортивной площадки вам приходится принимать множество решений. Установленные вами стандарты, как ответственным за принятие решений, будут влиять на программу отдыха и спорта в вашем районе на протяжении 20–30 лет. Безотказная система освещения обеспечивает безопасную, энергоэффективную и комфортную среду для занятий спортом и отдыха. И наоборот, система прожекторы для спортивной площадки, требующая частого обслуживания, потребляющая много энергии и создающая неудобства жителям, может вызывать разочарование и даже жалобы. В ходе процесса необходимо рассмотреть несколько ключевых вопросов, таких как преимущества светодиодов, является ли ваш проект заменой старого или новым, почему важна высота опор и сколько ламп необходимо для вашего стадиона. Конечно, существует множество других факторов, таких как эксплуатационные расходы, световое загрязнение и важность моделирования освещения (решения ZGSM для проектирования освещения). Давайте углубимся в детали, чтобы узнать больше о том, как добиться желаемого прожекторы для спортивной площадки.

Подходят ли светодиоды для прожекторы для спортивной площадки?

Металлогалогенные лампы и светодиоды – два распространённых варианта источников света для прожекторы для спортивной площадки. Металлогалогенные лампы были более популярны более десяти лет назад, поскольку обладали сопоставимой с натриевыми лампами светоотдачей и превосходной цветопередачей, удовлетворяя потребности игроков, зрителей и судей. Однако с ростом эффективности светодиодов они постепенно вытесняют металлогалогенные лампы в прожекторы для спортивной площадки. Только в определённых обстоятельствах, например, когда существующие металлогалогенные лампы работают хорошо, а отдельные лампы в новом осветительном решении по-прежнему соответствуют действующим стандартам освещения, продолжение использования металлогалогенных ламп может быть целесообразным решением. Во многих случаях ZGSM считает, что замена металлогалогенных ламп на светодиодные или использование светодиодов на новых спортивных площадках является оптимальным вариантом. Мы перечислили три основные причины этого, все из которых являются фундаментальными преимуществами светодиодов. Во-первых, светодиоды обладают более высокой светоотдачей (как повысить светоотдачу?), лучшим индексом цветопередачи и более широким диапазоном цветовых температур по сравнению с традиционными источниками света. В настоящее время светодиоды могут достигать светоотдачи более чем в два раза выше, чем металлогалогенные лампы. В сочетании с оптимальным распределением света они обеспечивают значительно большую экономию энергии по сравнению с металлогалогенными лампами. Во-вторых, светодиодные прожекторы для спортивной площадки имеют более длительный срок службы. Светодиоды деградируют медленнее, чем традиционные источники света, а их частота отказов драйверов (MTBF) также ниже. Эти факторы способствуют более равномерному освещению светодиодных прожекторы для спортивной площадки. В-третьих, светодиодные прожекторы для спортивной площадки обладают высокой управляемостью. Функция мгновенного включения/выключения светодиодов и технология RGBW особенно ценны, особенно для таких мероприятий, как церемонии выхода спортсменов на площадку и выступления в перерыве матча. Кроме того, передовые технологии интеллектуального управления (PLC, DMX и LoRa/ZigBee), дополняющие решения для светодиодного освещения, позволяют регулировать яркость прожекторы для спортивной площадки в режиме реального времени, что позволяет удовлетворить требования к освещению соревнований и тренировок различного уровня.

Есть ли фонарные столбы и есть ли на них традиционные светильники?

Осветительные столбы и традиционные лампы — два основных базовых элемента спортивного освещения. Как правило, на большинстве осветительных столбов в настоящее время установлены традиционные лампы, и редко бывает так, что фонарные столбы устанавливаются без предварительного выбора ламп. Мы можем использовать таблицу эквивалента светодиодов (Что такое таблица эквивалента светодиодов?) для пересчета мощности светодиодных ламп и их последующей замены. Конечно, если вы знаете уровень освещенности, которому должна соответствовать ваша спортивная площадка, мы также можем провести моделирование освещения на основе положения и высоты осветительных столбов, чтобы подтвердить мощность и распределение света заменяемых ламп. При замене этих ламп на светодиодные лампы нам необходимо повторно оценить, соответствуют ли грузоподъемность и ветровая устойчивость осветительных столбов после установки светодиодных ламп проектным требованиям. Весь этот процесс также включает в себя оценку того, могут ли положение и высота осветительных столбов обеспечить равномерное и не загрязняющее свет прожекторы для спортивной площадки.

Почему важна высота фонарного столба?

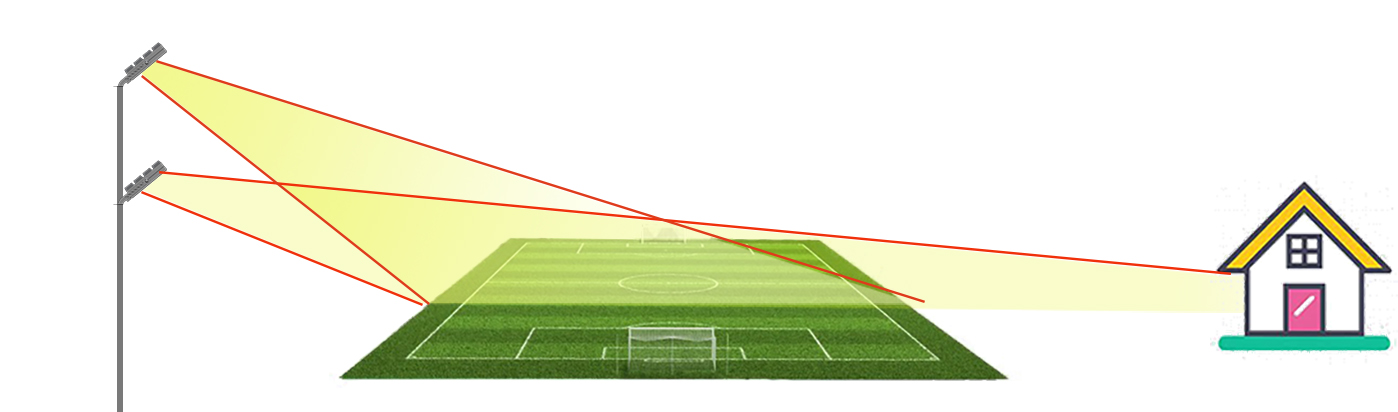

Осветительные мачты являются ключевым компонентом системы прожекторы для спортивной площадки, и их высота существенно влияет на распределение света на поле и вокруг него. Она напрямую влияет на углы освещения, распределение света и управление рассеянным светом. Следующая диаграмма иллюстрирует взаимосвязь между высотой мачты и распределением света, помогая лучше понять важность высоты мачты. Как правило, более высокие мачты обеспечивают более точное распределение света по полю. Однако более низкие мачты часто увеличивают угол наклона, чтобы освещать области, удаленные от мачт. Таким образом, для соответствия стандартным требованиям равномерности освещения часть света неизбежно будет направлена ​​в небо и окружающие неигровые зоны, вызывая световое загрязнение (Что такое световое загрязнение в спортивном освещении?). Например, ФИФА рекомендует высоту мачт 15–22 метра для тренировочных полей (варьируется в зависимости от количества мачт), в то время как стадионы более высокого класса с высокими мачтами или башнями могут достигать еще большей высоты. Однако, когда городские правила или экологические ограничения требуют установки более низких опор, для достижения желаемого уровня освещенности часто требуется увеличение количества опор или использование стадионных светильников с очень узким углом рассеивания. Расстояние между опорой и полем, окружающие конструкции (например, трибуны или здания) и планы будущего расширения также влияют на высоту опоры. Например, чем дальше опора от поля, тем выше она должна быть. Кроме того, если светильник можно установить вокруг навеса или крыши стадиона, высоту опоры можно уменьшить.

Почему мне следует беспокоиться о бликах и рассеянном свете?

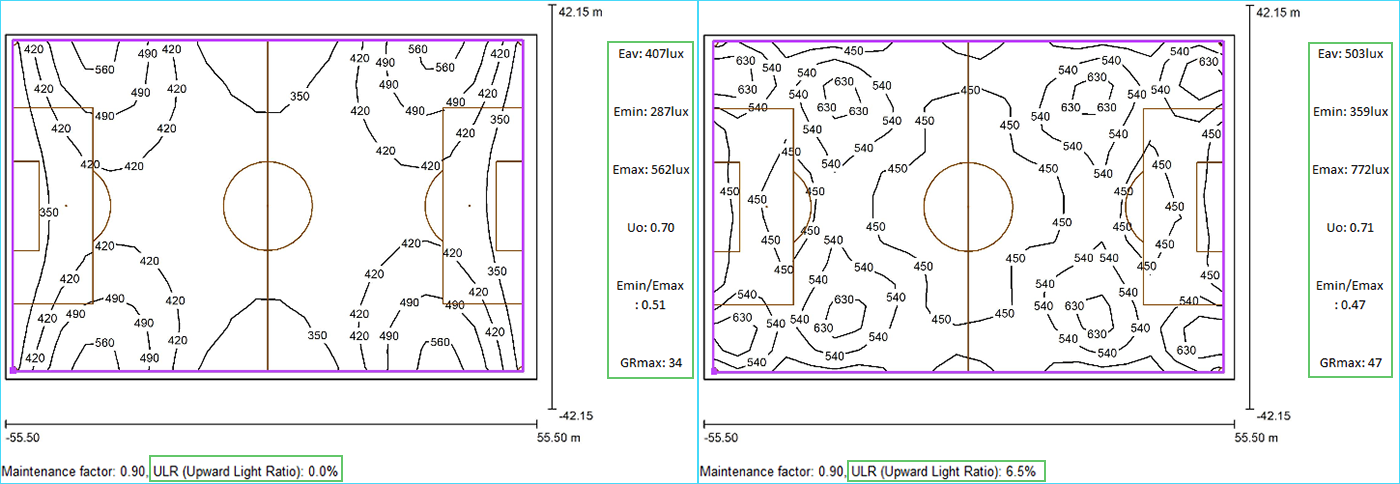

Рассеянный свет, блики и свечение неба считаются бесполезным или вредным светом. Если ваше световое решение чрезмерно рассеивает свет, оно вряд ли будет энергоэффективным. Этот свет также может повлиять на жизнь жителей, проживающих рядом со стадионом. Darksky называет это нарушением границ светового пространства. В предыдущем разделе мы упоминали, что правильное расположение опор может уменьшить рассеивание света, а использование оптимизированного распределения света также может уменьшить рассеивание света. Поэтому прожекторы с узким лучом и асимметричным распределением света являются идеальным вариантом. Рассеянный свет также является разновидностью рассеянного света, отклоняя свет, который в противном случае был бы направлен на стадион, в сторону неба. Этот тип светового загрязнения может негативно повлиять на дикую природу и астрономические наблюдения. Поэтому для стадионов, расположенных рядом с заповедниками, нормативы требуют 0% коэффициента направленного вверх освещения в соответствии со стандартами EN12193 или Darksky (Подробнее о Darksky). Если в световом решении присутствует рассеянный свет или свечение неба, часто возникают блики. Блики могут мешать спортсменам видеть мяч, увеличивая риск травм, а также негативно влиять на восприятие зрителями происходящего. Поскольку блики негативно влияют на безопасность спортсменов, восприятие зрителей и работу судей, контроль бликов критически важен для освещения спортивных площадок. Для прожекторы для спортивной площадки высокой интенсивности следует применять превентивные меры оптического контроля для снижения бликов. К ним относятся увеличение высоты опор, асимметричное распределение света, использование экранированных светодиодных светильников и оптимизация горизонтальной установки. Если вы заинтересованы в решениях для прожекторы для спортивной площадки с уменьшением бликов, свяжитесь с ZGSM.

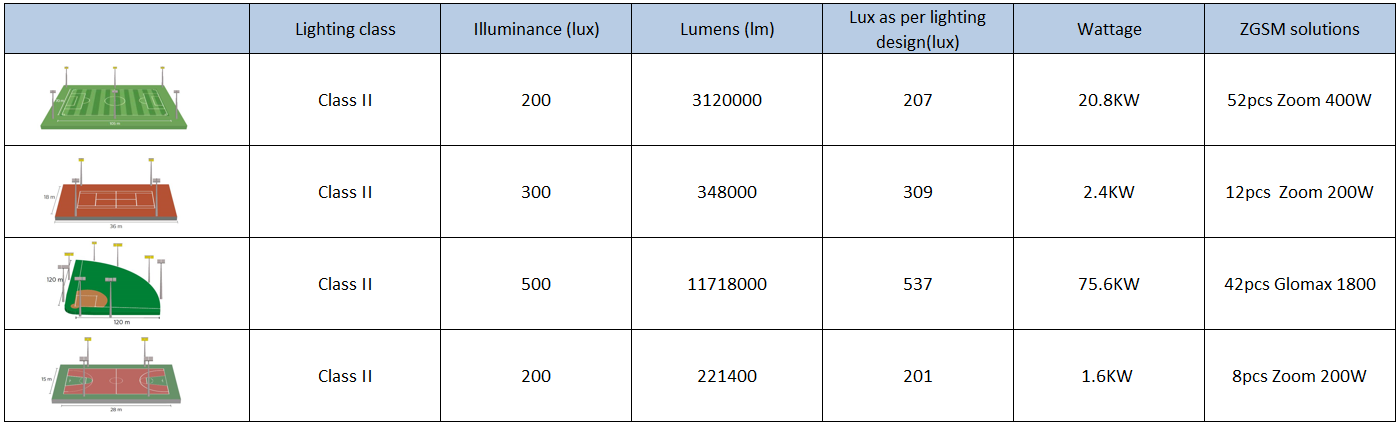

Сколько ламп мне нужно? Какова общая мощность?

Сколько ламп, мощностей или люменов мне нужно для моего спортивного поля? Чтобы ответить на этот вопрос, вам нужно знать размер вашего поля и требуемую освещенность. Эти два фактора напрямую влияют на то, сколько люменов вам нужно для освещения каждого угла поля (соответствия требуемой освещенности). Существует корреляция между люменами (мощностью) и освещенностью: 1 люкс равен 1 люмену света, равномерно распределенному на 1 квадратный метр. Таким образом, общее количество люменов, необходимых для вашего поля = размер поля * требуемая освещенность. Например, стандартное футбольное поле имеет длину 105 метров и ширину 68 метров, занимая площадь 7140 квадратных метров. Общие требуемые люмены составляют 500 люкс x 7140 квадратных метров = 3 570 000 люмен. В этом процессе преобразования мы предполагаем, что весь свет направлен на целевую площадку, но этого трудно добиться. Основываясь на многолетнем опыте, ZGSM подсчитала, что 20–30 % света направляется по периметру корта, то есть фактически требуемый общий световой поток составляет 3 570 000, деленный на 0,8 или 0,7. Кроме того, необходимо учитывать коэффициент обслуживания (подробнее о коэффициенте технического обслуживания в проектировании освещения). Наконец, мы делим общий световой поток на световой поток каждого светильника, чтобы определить необходимое количество светильников. Подводя итог, можно сначала определить размеры спортивной площадки, а затем определить освещенность в зависимости от уровня проводимых соревнований. Затем это общее количество люменов можно использовать для расчета необходимого количества светильников. Конечно, это лишь приблизительный расчет; фактическое применение будет зависеть от таких факторов, как высота опор, распределение опор и блики. Поэтому моделирование освещения является более эффективным методом проверки. Ниже мы приводим требуемые регистрационные номера и общую мощность/люмены для различных кортов в соответствии с требованиями II класса освещения.

Сколько стоят лампы и сколько стоит их эксплуатация?

Стоимость светодиодного прожекторы для спортивной площадки не так высока, как может показаться. Напротив, энергосберегающие функции светодиодов могут сократить ваше ежедневное потребление электроэнергии более чем вдвое. Например, для стандартного футбольного поля требуется 24 светильника Glomax с высокой мачтой мощностью 1800 Вт. Работая по пять часов в день, они потребляют 43,2 киловатт-часа электроэнергии, что приводит к ежедневному счету за электроэнергию в размере 64,8 доллара США (0,3 доллара США за киловатт-час). Стоимость светильников составляет около 20 000 долларов США. При 50% энергоэффективности эти светильники должны окупиться примерно за два года. При более частом использовании освещения переход на светодиоды может быстрее окупить затраты за счет экономии энергии. Кроме того, установка светодиодного освещения требует затрат на альпинистское снаряжение, рабочую силу и аксессуары, которые мы здесь не будем обсуждать. Мы рекомендуем проконсультироваться с местным подрядчиком. Наконец, существуют текущие расходы на обслуживание прожекторы для спортивной площадки. Хотя срок службы светодиодов, как правило, составляет не менее 10 лет, ZGSM по-прежнему рекомендует выбирать высококачественные светодиодные светильники для минимизации затрат на обслуживание и расходов. Ключевым фактором является выбор ламп с низким уровнем снижения светового потока и их сочетание с драйверами светодиодов с низким средним временем безотказной работы MTBF ( Каково среднее время наработки на отказ? ). Чем медленнее снижение светового потока, тем дольше лампа сможет поддерживать высокий световой поток. Чем выше значение MTBF, тем меньше отказов будет у драйвера светодиодов в процессе эксплуатации. Оба эти фактора могут дополнительно снизить требования к обслуживанию светодиодных ламп.

Какие еще факторы повлияют на стоимость прожекторы для спортивной площадки?

Помимо высоты опоры, её расположение также влияет на количество и мощность используемых светильников на стадионе. Например, если опора расположена дальше от поля, для освещения поля часто требуется больше светильников. Даже при использовании очень узких углов рассеивания стоимость таких светильников может иногда увеличиваться. Световая отдача также существенно влияет на стоимость. Более высокая световая отдача уменьшает количество необходимых светильников, что приводит к снижению потребления электроэнергии с течением времени, что в свою очередь сокращает период окупаемости инвестиций (ROI) в данный проект освещения. Если ваш первоначальный бюджет позволяет, ZGSM рекомендует использовать высокоэффективные светодиодные прожекторы для спортивной площадки. Эта стратегия применима и к уличному освещению, поскольку во многих проектах уличного освещения световая отдача теперь используется в качестве ключевого показателя оценки. Цель прожекторы для спортивной площадки — создание подходящей световой среды. Помимо таких показателей, как освещённость и равномерность, качественное освещение также включает такие параметры, как индекс TLCI, индекс цветопередачи (CRI) и коэффициент мерцания. Если ваш проект требует таких условий, следует выбрать высококачественное стадионное освещение, отвечающее этим требованиям, поскольку его невозможно оптимизировать посредством моделирования освещения. Стадионное освещение с высокими индексами TLCI и CRI (подробнее о разнице между TLCI и CRI, высокая эффективность и высокий CRI), как правило, стоит дороже. Использование высококачественных источников питания может снизить коэффициент мерцания, но также увеличивает стоимость. Это очень полезно для зрителей, смотрящих матчи, телетрансляции и т. д. Если на вашем стадионе действуют такие требования, ZGSM рекомендует соблюдать соответствующие стандарты.

Как я могу гарантировать, что получу желаемые результаты освещения?

Чтобы ваш проект прожекторы для спортивной площадки достиг желаемых результатов, ZGSM рекомендует поэтапный подход: от первоначального планирования проекта до выбора продукта и моделирования освещения, а затем – верификации. В первую очередь нам необходимо подтвердить размеры стадиона, местоположение и высоту опор, требования к освещению, а также другие особые требования, такие как блики, индекс цветопередачи (CRI), коэффициент мерцания и направленное вверх освещение. Далее мы можем провести моделирование освещения и выбор продукта, которые часто проводятся одновременно. Например, если на вашем стадионе требуется видеосъёмка, имеет смысл выбрать стадионные светильники с более высоким индексом цветопередачи (CRI) и низким коэффициентом мерцания (что такое коэффициент мерцания?), что позволит камере запечатлеть сцену более реалистично. Если у вас есть особые требования к бликам и направленному вверх освещению, выбор асимметричного освещения или заливающего света с козырьком может уменьшить блики и минимизировать долю направленного вверх освещения. Конечно, мы также можем оптимизировать проектирование освещения (моделирование освещения), чтобы минимизировать блики и другие проблемы. При моделировании освещения мы должны строго соблюдать заданные заказчиком высоту и местоположение опоры, чтобы гарантировать, что установленные светильники соответствуют требуемым показателям освещённости, бликования и равномерности. В ходе этого процесса мы можем отсортировать светильники по мощности, распределению света и аксессуарам для окончательного определения количества светильников (общего светового потока), распределения света и других аксессуаров. Моделирование освещения предоставляет подробную информацию о мощности светильников, распределении света (что такое распределение света?), схеме расположения и точке цели (угол наклона), а также рекомендации по установке. Смоделированные данные об освещённости, равномерности, бликовании и направленном вверх освещении помогут вам определить, соответствуют ли светильники вашим требованиям, и упростить окончательную проверку на месте. Ниже представлено решение ZGSM для проектирования освещения. Нажмите, чтобы узнать больше.

Краткое содержание

В этой статье систематически рассматриваются основные вопросы, связанные с проектом прожекторы для спортивной площадки, от планирования до реализации. Статья начинается с разъяснения долгосрочных последствий решения, а затем подробно рассматриваются существенные преимущества выбора светодиодных решений для прожекторы для спортивной площадки, включая их сверхвысокую световую отдачу, длительный срок службы и интеллектуальное управление, что делает их идеальной заменой традиционным металлогалогенным прожекторы для спортивной площадки. Далее мы подчеркиваем важность оценки существующих опор освещения, включая их высоту и местоположение, поскольку они напрямую влияют на распределение света, равномерность освещения и влияние на световое загрязнение, такое как рассеянный свет и блики. Эти факторы имеют решающее значение для энергосбережения и защиты окружающей среды, а также для безопасности спортсменов и создания гармоничного окружения. Кроме того, мы предлагаем базовый метод расчета освещенности и количества светильников в зависимости от размеров площадки и уровня мероприятия, а также проводим подробный анализ первоначальных инвестиций и долгосрочных эксплуатационных расходов на светодиодное освещение, демонстрируя быструю окупаемость инвестиций за счет экономии энергии. Кроме того, в статье рассматриваются такие параметры, как расположение опор, светоотдача светильника и индекс TLCI, как ключевые факторы, влияющие на конечный результат и общую стоимость. Наконец, чтобы гарантировать соответствие ожиданиям, в статье рекомендуется оптимизировать проектирование с помощью профессионального моделирования освещения и уделять особое внимание качеству оптических компонентов и источников питания при выборе продукции, что позволит достичь идеальных и надежных результатов с точки зрения освещенности, равномерности (что такое равномерность освещения?), контроля бликов и других аспектов.
