Question 1

What's 60°, 90°, and 120° beam angle?Что такое угол рассеивания 60°, 90° и 120°?

Accepted Answer

Beam angles of 60°, 90°, and 120° are among the most common angles; indeed, they were the three primary light distribution types utilized in floodlights in previous years. These angles correspond to a relatively broad illumination coverage and generally fall into the "medium" or "wide" beam angle categories. In addition to these, angles of 15°, 30°, and 45° are also frequently encountered; consulting NEMA beam angle charts reveals that these angles correspond to "narrow" beam angles, which are more typically suited for sports field lighting. In the context of industrial high-bay lights and floodlights, the 60°, 90°, and 120° angles are categorized based on their respective illumination coverage areas. A 60° beam angle produces highly concentrated light; consequently, the light emitted by the fixture forms a relatively small spot on the ground or the illuminated surface, resulting in comparatively high brightness. When applied to industrial lighting, this angle is well-suited for warehouses with high ceilings; however, due to the concentrated nature of the light, the ground surface is prone to exhibiting alternating patches of brightness and shadow—a phenomenon known as uneven illumination. Conversely, a 120° beam angle produces dispersed light, making it suitable for warehouses with lower ceilings. Given its wide beam angle, which results in significant lateral light emission, this configuration is prone to causing glare; therefore, it is not necessarily advisable to install such fixtures at the lowest possible height. The 90° beam angle strikes a balance between the two aforementioned extremes, representing a moderate choice that effectively optimizes both brightness and illumination coverage.

Углы рассеивания 60°, 90° и 120° относятся к числу наиболее распространенных; фактически, именно эти три типа светораспределения чаще всего использовались в прожекторах в прошлом. Данные углы обеспечивают относительно широкую зону охвата и обычно классифицируются как «средние» или «широкие». Помимо них, часто встречаются углы 15°, 30° и 45°; согласно классификации NEMA, они относятся к категории «узких» и чаще применяются для освещения спортивных площадок. В контексте промышленных светильников для высоких помещений и прожекторов углы 60°, 90° и 120° различаются по площади освещаемой поверхности. Угол 60° создает высококонцентрированный световой поток: свет от светильника формирует на земле или освещаемой поверхности относительно небольшое пятно с высокой яркостью. В промышленном освещении такой угол хорошо подходит для складов с высокими потолками; однако из-за концентрации света на поверхности пола могут возникать чередующиеся зоны яркости и тени — явление, называемое неравномерным освещением. Напротив, угол 120° обеспечивает рассеянный свет, что делает его подходящим для складов с более низкими потолками. Из-за широкого угла рассеивания и значительного бокового излучения такие светильники могут создавать слепящий эффект, поэтому их не рекомендуется устанавливать на минимально возможной высоте. Угол 90° представляет собой «золотую середину» между двумя упомянутыми крайностями, обеспечивая оптимальный баланс между яркостью и площадью освещения.

Question 2

What's beam angle and field angle?Что такое угол рассеяния (beam angle) и угол поля излучения (field angle)?

Accepted Answer

If you consult the IESNA Handbook, you can find relevant information. On the polar coordinate diagram of the intensity distribution, you can see the beam angle and field angle labeled. The beam angle corresponds to the angle at which the intensity drops from the central peak to 50% (i.e., the half-peak intensity), while the field angle corresponds to the angle at which the intensity drops from the central peak to 10%. The former has a narrower range and is used to determine whether a luminaire is spot or flood, which is the “beam angle” we often refer to. The field angle represents the overall visible spread of light, including the softer outer halo or spill light.

Необходимую информацию можно найти в справочнике IESNA. На диаграмме распределения силы света в полярных координатах обозначены угол рассеяния (beam angle) и угол охвата (field angle). Угол рассеяния соответствует углу, при котором сила света снижается от пикового значения в центре до 50% (т. е. до уровня половины максимальной интенсивности), тогда как угол охвата соответствует углу, при котором сила света падает до 10% от пикового значения. Первый параметр характеризуется меньшим значением и используется для классификации светильника как узконаправленного (spot) или заливающего (flood); именно его мы обычно и называем «углом рассеяния». Угол охвата отражает общую видимую область распространения света, включая более мягкий внешний ореол или рассеянный свет.

Question 3

What is beam angle chart?Что такое диаграмма угла рассеяния?

Accepted Answer

The beam angle refers to the range of light emitted by a luminaire, which affects factors such as illuminance, coverage, and glare. NEMA classifies beam angles into seven categories based on their size, known as NEMA types, which correspond to: very narrow, narrow, medium narrow, medium, medium wide, wide, and very wide. When users refer to beam angles using vague terms such as “narrow,” “medium,” or “wide” rather than providing specific angular values, we need to understand the beam angle range the customer prefers in order to select the appropriate lens. The beam angle chart below illustrates the relationship between angular size, NEMA type, and corresponding descriptions.

Угол рассеяния (угол раскрытия луча) определяет характеристики светового потока, излучаемого светильником, и влияет на такие параметры, как освещенность, зона охвата и слепящее действие. Стандарт NEMA классифицирует углы рассеяния по семи категориям (типам NEMA): от очень узкого до очень широкого (включая узкий, средне-узкий, средний, средне-широкий и широкий). Если при описании требований к углу рассеяния вместо конкретных числовых значений используются такие общие понятия, как «узкий», «средний» или «широкий», необходимо уточнить предпочтительный диапазон угла, чтобы подобрать подходящую оптику. Приведенная ниже таблица иллюстрирует взаимосвязь между угловым размером, типом NEMA и соответствующими характеристиками.

Светодиодные уличные светильники

Освещение стадиона

Прожектор светодиодный

Солнечные прожекторы

Светильник промышленный

Туннельный светильник

Светодиодные садовые светильники

Садовый столбильный светильник

Солнечный уличный светильник

Сигналы светофора

Встраиваемый светильник

Принадлежности

Умные системы

Дизайн моделирования

Умное финансирование

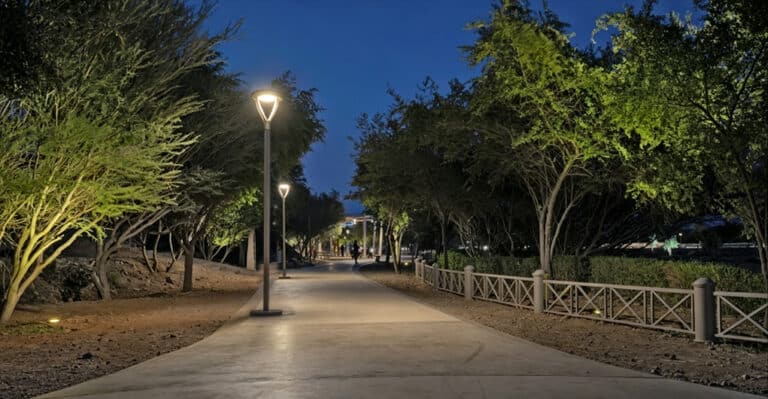

Понимание угол рассеивания светодиода — угол рассеивания уличного светильника
