Введение

В индустрии освещения важно поддерживать адекватную яркость/яркость (кд/м2 – канделы на квадратный метр) и освещенность (уровни люкс). Это гарантирует, что связанная с деятельностью людей ночью деятельность будет должным образом освещена, обеспечивая безопасность вождения, спорта и работы. Однако многие пользователи игнорируют измерение и расчет коэффициента равномерности освещения. Будь то освещение на коммерческих парковках, освещение в промышленных зонах, таких как заводы, или даже освещение на стадионах ( Проект спортивного освещения для различных спортивных площадок ), для улучшения восприятия пользователя требуется соответствующая равномерность освещения. Если равномерность наружного или внутреннего освещения низкая, граждане, рабочие или спортсмены могут чувствовать себя некомфортно, что влияет на их зрение. В этой статье в основном объясняется, что такое равномерность освещения, как рассчитать равномерность освещения, ее важность, требования к равномерности освещения в различных зонах освещения и как улучшить равномерность освещения, чтобы углубить понимание равномерности освещения каждым.

Что такое однородность и как ее измерить?

Равномерность освещения относится к тому, обеспечивает ли система освещения равномерное распределение освещения в определенной области. Она относится к отношению минимальной яркости/освещенности к средней яркости/освещенности на расчетной поверхности. Чем выше это значение, тем равномернее распределены огни на земле/освещенной области. Равномерность освещения можно разделить на равномерность яркости и равномерность освещенности. Первая представляет собой отношение минимальной яркости к средней яркости, а вторая представляет собой отношение минимальной освещенности к средней освещенности. То есть равномерность интенсивности света = минимальная освещенность/средняя освещенность, равномерность освещенности = минимальная освещенность/средняя освещенность. Теоретически это значение может достигать 1 для полностью равномерной системы освещения, но на практике достичь этого практически невозможно.

В приложениях освещения мы можем рассчитать равномерность освещения с помощью программного обеспечения для моделирования освещения, такого как Dialux, AGI32, Relux и т. д. Оно может моделировать и рассчитывать световые эффекты с учетом размера места проведения, расположения ламп и характеристик линз (Что такое люмены?) ламп, включая освещенность, яркость, равномерность и блики и т. д. Равномерность рассчитывается путем расчета минимальной освещенности и средней освещенности в зоне освещения, а затем получить коэффициент равномерности освещения. В дополнение к программному обеспечению для моделирования освещения мы можем использовать люксметры и измерители интенсивности света (канделы) для измерения освещенности и яркости в зоне освещения. Конечно, мы не получаем напрямую параметр равномерности освещения. Измеряя освещенность/яркость в разных точках в указанной области (взяв в качестве примера автомагистраль), мы можем получить набор данных, как показано в таблице ниже. Путем расчета мы можем найти, что средняя яркость дороги 1, полоса A которой составляет 0,89 кд/м2, а минимальная яркость составляет 0,44 кд/м2, то есть равномерность = 0,44/0,89 = 0,49. Аналогично равномерность полосы B = 0,5/0,94 = 0,53. Тем же методом мы можем найти равномерность двух полос на дороге 2. Из-за неразумной линзы равномерность двух левых полос на дороге 2 не очень хорошая. Мы также можем видеть на снимке, что на дороге есть очевидные темные пятна, которые могут привести к недостаточному освещению и стать причиной дорожно-транспортных происшествий.

Важность равномерности освещения подтверждается тем фактом, что она напрямую влияет на ощущения людей, их зрительное восприятие и эффективность работы в освещенной среде, о чем мы подробно расскажем ниже.

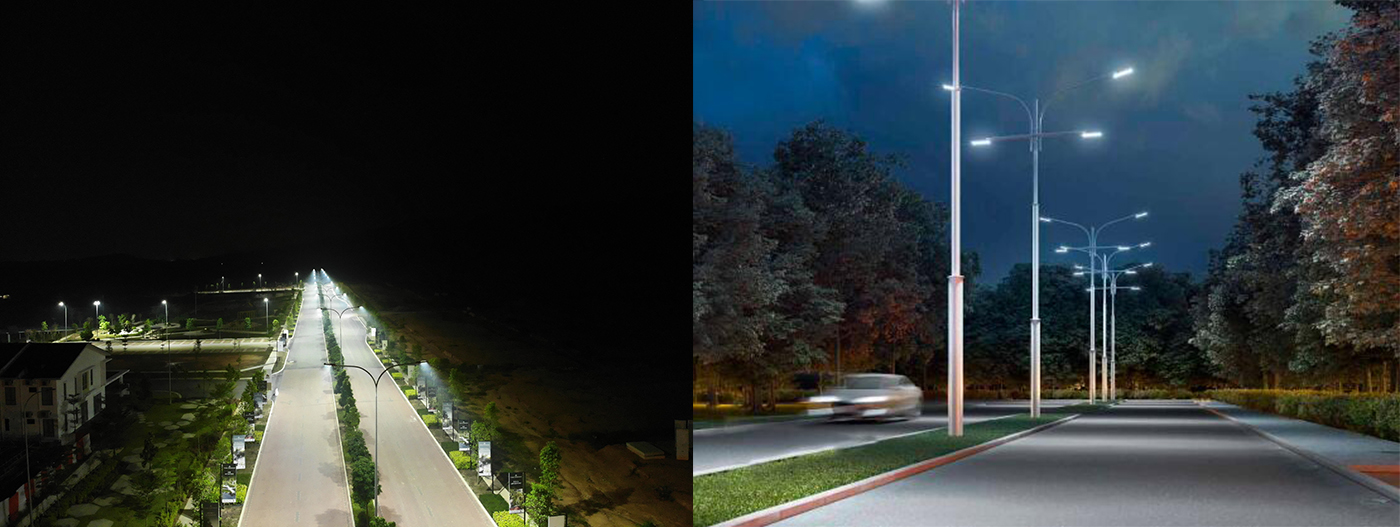

При дорожном освещении ( Проектная схема моделирования дорожного освещения ), если равномерность освещения не высокая, на дороге будут появляться очень яркие и очень темные пятна. Представьте, что когда вы едете или идете по такой дороге, яркость/освещенность часто меняется. Это неизбежно приведет к усталости глаз водителей и пешеходов, и они серьезно не смогут различать препятствия, что приведет к дорожно-транспортным происшествиям.

В освещении помещений неравномерное освещение приведет к тому, что освещенность в некоторых зонах будет явно не соответствовать требованиям. Это повлияет на освещенность в зоне, которая не может соответствовать требованиям для работы, чтения, занятий спортом и т. д., тем самым влияя на эффективность работы, зрение читателей и безопасность спортсменов.

При освещении стадиона неравномерное освещение вызовет дискомфорт зрительной системы. Будь то зритель или игрок, в этом случае, когда их зрачки должны постоянно сужаться и расширяться, чтобы адаптироваться к разнице в освещении в разных зонах, это повлияет на визуальный комфорт спортсменов и зрителей, и в конечном итоге повлияет на ход и удовольствие от игры.

Стандарты равномерности освещения в различных областях применения

Равномерность освещения для дорожного освещения

Основная цель дорожного освещения — обеспечить безопасное и комфортное вождение водителей и пешеходов. Улучшение дорожного освещения — эффективный способ сократить количество смертельных случаев и травм. Стандарты дорожного освещения упоминаются в CIE 115 «Рекомендации по освещению дорог для автомобильного и пешеходного движения». В настоящее время мы часто слышим, что такие стандарты, как M2, M3a и M4a, более подробно описаны в EN13201. Согласно этому стандарту, существует 6 различных уровней освещения для дорожного освещения, и каждый уровень освещения имеет различные требования к освещению. Он включает в себя среднюю яркость (Lave), общую равномерность (U0), продольную равномерность (UI), ослепляющий блеск (TI) и окружающее освещение (SR).

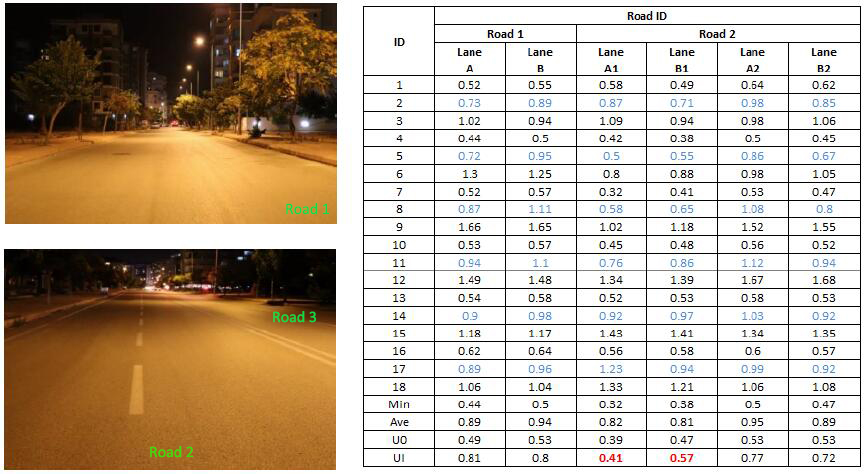

Общая равномерность — это мера равномерности освещения дороги. Общая равномерность получается путем деления минимальной яркости (Lmin) на среднюю яркость (Lave): U0=Lmin/Lav. Продольная равномерность — это отношение минимальной и максимальной яркости на одной полосе, то есть UI=Lmin/Lmax. Разумная продольная равномерность — это мера снижения интенсивности светлых и темных полос на поверхности освещения дороги. PS: полоса движения — это осевая линия каждой полосы расчетной сетки. Ниже приведены соответствующие стандарты равномерности освещения дороги ( Ознакомьтесь со светодиодными светильниками ZGSM, предназначенными для освещения дорог. ).

Lighting class	M1	M2	M3	M4	M5	M6
U0	0.4	0.4	0.4	0.4	0.35	0.35
UI	0.7	0.7	0.6	0.6	0.4	0.4

Равномерность освещения в спортивном освещении

В освещении стадиона равномерность — это равномерное распределение света по игровой поверхности. Чем лучше равномерность, тем больше гарантий отсутствия изменений в уровнях освещения, которые могут повлиять на производительность или безопасность спортсменов. На стадионах равномерность освещения включает U1h и U2h, в то время как на некоторых стадионах с телевизионными трансляциями будут требования к U1v и U2v. Здесь U1h — это мера горизонтальной равномерности освещенности, и это отношение минимальной горизонтальной освещенности к максимальной горизонтальной освещенности. А U2h — это мера горизонтальной равномерности освещенности, которая представляет собой отношение минимальной горизонтальной освещенности к средней горизонтальной освещенности. Например, при освещении футбольного поля ( Проектирование спортивного освещения — проект ZGSM по освещению футбольных полей ) обычно выбирается 19 (ось X) * 13 (ось Y), всего 247 контрольных точек. Затем нам нужно измерить освещенность в этих точках значений, поскольку это в конечном итоге влияет на производительность равномерности освещения. Ниже приведены требования к равномерности для различных полей.

Sports field	Football	Tennis outdoor	Volleyball indoor	Basketball indoor	Baseball	Multipurpose court
Class I	0.7	0.7	0.7	0.7	0.7	0.7
Class II	0.6	0.7	0.7	0.7	0.7	0.7
Class III	0.5	0.6	0.5	0.5	0.5	0.5

Равномерность освещения в других видах наружного освещения - парковка, заправочная станция, верфь

Другие открытые пространства также имеют соответствующие требования к равномерности освещения. Из-за ограничений пространства мы не будем здесь подробно останавливаться на этом. Ниже мы перечислим требования к равномерности освещения для парковок, заправочных станций ( Взрывозащищенные фонари – светодиодное освещение АЗС ZGSM ), доков и аэропортов и т. д.

Other outdoor area	Parking lot	Gas station	Outdoor warehouse	Shipyard and docks	Airports
Uniformity	0.25	0.4	0.25-0.5	0.25-0.5	0.1-0.5

Равномерность освещения в помещениях

Равномерность освещения внутреннего освещения обычно выражается как отношение минимальной освещенности, создаваемой общей системой освещения на рабочей поверхности, к средней освещенности. Равномерное освещение необходимо в зоне освещения, поскольку человеческому глазу требуется некоторое время, чтобы приспособиться к разным уровням освещенности. Рекомендуется, чтобы равномерность рабочей зоны была больше 0,60. Разные места предъявляют разные требования к равномерности освещения (см. таблицу ниже), которые обычно находятся в пределах 0,4-0,7. Например, склад требует равномерности >0,4, автостоянка требует >0,4, цех по производству кабеля требует >0,6, а цех по производству электроники требует >0,7. Требования к равномерности освещения для разных внутренних помещений приведены в таблице ниже. Их требования различны, поскольку эксплуатационные требования разных внутренних помещений различны. Выше установленного уровня равномерности люди не могут воспринимать изменения в уровнях освещенности, что позволяет им чувствовать себя комфортно и благоприятно для соответствующей работы.

Indoor area	Store and stockrooms	Dispatch packing handling areas	Public car parks	exhibition halls	Die casting	Cable and wire manufacture	Electronic workshops, testing, adjusting
Uniformity	0.4	0.6	0.4	0.4	0.6	0.6	0.7

Как улучшить равномерность освещения?

Благодаря изучению в предыдущих разделах мы знаем о важности равномерности освещения и различных требованиях к равномерности в различных областях освещения. Как специалисты в области освещения, мы должны знать, какой тип дизайна освещения может обеспечить требуемую равномерность освещения, и как нам следует улучшить дизайн освещения, который не соответствует требованиям равномерности освещения. ZGSM объяснит это на основе следующих четырех пунктов.

1. Выбор линзы лампы

Будь то дорожное освещение, освещение стадионов, другое наружное освещение и внутреннее освещение, нам всем нужно обращать внимание на важность линз в проектировании освещения. Если в проекте используется необоснованная линза, свет не будет разумно распределен в освещенной области. Это сделает некоторые области очень яркими, а другие очень темными, что приведет к равномерности, которая не соответствует требованиям к освещению. Например, для дорожного освещения больше подходит использование распределения света ( Распределение света и применение наружных светильников ) типа IIM или типа IIM (на основе стандартов IESNA). Напротив, линзы типа V не подходят для дорожного освещения.

2. Регулировка мощности лампы

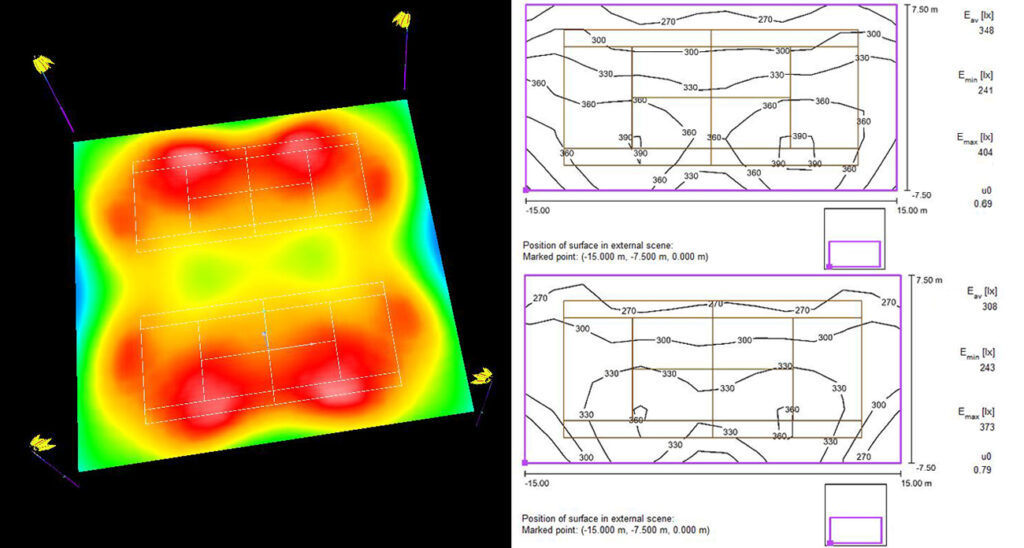

В дорожном освещении мощность отдельных ламп не влияет на равномерность освещения. В Dialux вы можете попробовать, что когда распределение ламп определенно, U0 и UI не изменятся независимо от того, как вы измените мощность ламп. Однако в освещении стадиона мы можем добиться лучшей равномерности освещения, правильно комбинируя стадионные светильники с разной мощностью. Например, прожекторы с точками прицеливания далеко от фонарного столба можно выбрать с большей мощностью, в то время как прожекторы с точками прицеливания близко к фонарному столбу можно выбрать с меньшей мощностью. Как показано на рисунке ниже, мы можем сравнить разницу в равномерности освещения между стадионными светильниками с одинаковой мощностью и разной мощностью. На рисунке справа внизу данные показывают, что равномерность освещения теннисного корта ( Найдите решение для вашей освещение спортивной площадок — Теннисный корт ) была эффективно улучшена за счет использования прожекторов разной мощности.

3. Регулировка расположения ламп

Компоновка ламп относится к компоновке или распределению ламп в пространстве, включая положение, высоту, точки прицеливания и т. д. ламп. Например, в дорожном освещении расположение уличных фонарей, высота установки, высота фонарных столбов, расстояние между фонарными столбами, длина плеча и угол наклона и т. д. — все это будет влиять на равномерность освещения. В некоторых проектах некоторые параметры не могут быть изменены (например, расположение фонарных столбов, высота и расстояние), в то время как другие параметры мы можем соответствующим образом отрегулировать, чтобы обеспечить равномерность освещения. Аналогично, в освещении спортивных площадок мы соответствующим образом отрегулируем положение, высоту и направление проекции высокой мачты во время проектирования проекта, чтобы обеспечить равномерность освещения.

4. Применение асимметричного распределения освещения

Асимметричное распределение света означает, что свет в лампе направлен в одну сторону или в определенном направлении, как правило, например, распределение света в виде крыла летучей мыши уличного фонаря. Симметричное распределение света означает, что свет в лампе равномерно распространяется во всех направлениях без смещения, типичным примером является угол луча 110° прожектора ( Светодиодный прожектор ). В дорожном освещении распределение света в виде крыла летучей мыши может лучше распределять свет на дороге. Свет, излучаемый лампой, имеет широкую зону покрытия, будь то вдоль дороги или поперек дороги. В освещении стадионов асимметричное распределение света также имеет соответствующие применения. Оно может не только обеспечить равномерность освещения, но и эффективно снизить воздействие неприятных бликов на спортсменов.

Краткое содержание

В этой статье подробно объясняется концепция равномерности освещения, как она рассчитывается и измеряется, а также важность равномерности в приложениях освещения. Как мы теперь знаем, равномерность освещения — это отношение минимальной освещенности (яркости) к средней освещенности (яркости), которое напрямую влияет на безопасность людей, визуальный комфорт и эффективность работы в среде освещения. Различные области освещения (дороги, стадионы и крытые площадки) предъявляют разные требования к равномерности освещения. При освещении автомобильных полос требуется равномерность яркости; при освещении стадионов и внутренних помещений требуется равномерность освещения. Кроме того, различные дорожные условия, уровни соревнований и типы внутренних работ предъявляют разные требования к равномерности. Требуют. Нам необходимо настроить и оптимизировать в соответствии с соответствующими требованиями. В то же время мы также кратко объяснили, как улучшить равномерность освещения. Эти меры включают выбор разумных линз, разумную компоновку ламп и разумную мощность ламп и т. д. Если вас интересует эта часть, вы можете связаться с нами напрямую для получения дополнительной информации. Наконец, если вас интересуют уличные фонари ( Светильник уличный светодиодный ), стадионные фонари и другие осветительные приборы для наружного освещения, вы также можете обратиться в ZGSM.
