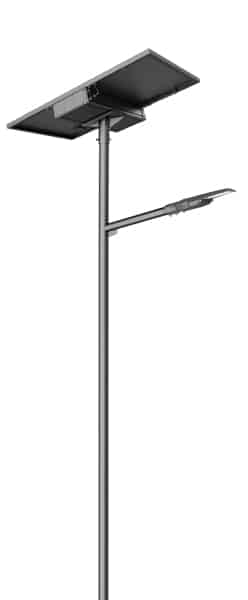

Серия PV7 Муниципальный полуинтегрированный уличный солнечный светильник

Полуинтегрированный уличный солнечный светильник серии PV7 унаследовали множество преимуществ полностью интегрированных солнечных уличных фонарей, таких как простота установки, энергосбережение и защита окружающей среды. Его аккумулятор большой емкости 1228-2304 Втч делает его пригодным для очень дождливой погоды и может работать автономно в течение 5-7 дней. PV7 оснащен независимыми высокоэффективными светодиодными головками ламп, и клиенты могут свободно выбирать нужные модели в соответствии с требованиями проекта, например, серии H, серии Rifle, серии Falcon и т. д. Все это позволяет гибко применять PV7 в различных средах, включая муниципальные дороги, городские улицы, торговые центры, площади и игровые площадки.

Характеристики продукта

  • Мощность: 40–120 Вт
  • Световая отдача до 180 лм/Вт
  • Дизайн «все в двух» для быстрой и гибкой установки
  • Интеллектуальный контроллер MPPT с эффективностью зарядки до 96%
  • Литий-ионный аккумулятор с ожидаемым сроком службы 8 лет
  • Доступны индивидуальные решения SSL (аккумулятор и светодиодный модуль)
  • Поддержка удаленной настройки параметров контроллера
  • Сертификация CE, ROHS, IP66, MSDS
  • Умное управление: датчик движения/PIR или таймер затемнения по запросу клиента
Свяжитесь с нами
  • Продукция ZGSM предназначена для мирового рынка. Свяжитесь с нашей командой по продажам для получения подробной информации о сертификации.
  • Информация о продуктах носит исключительно справочный характер. Некоторые опции могут быть недоступны для каждой конфигурации. Свяжитесь с нами для получения более подробной информации.
Серия № Серия PV7 Муниципальный полуинтегрированный уличный солнечный светильник
Власть 40 Вт, 60 Вт, 80 Вт, 90 Вт, 100 Вт, 120 Вт
Эффективность 155-180лм/Вт
Входное напряжение DC 12/24V
Характеристики аккумулятора 1228-2304WH
Характеристики солнечной панели Монокристаллический кремний 160 Вт/180 Вт/200 Вт/240 Вт
Рейтинг IP IP66
Я рейтинг IK10
Распределение света Type II
Вариант монтажа Боковой вход
Гарантия 3 года
Сертификация Сертификация: CE, IEC, ROHS, LM79, IP66, IK10, LM80, TM-21, IEC62471
Контроль Датчик движения, PIR-датчик, Таймер затемнения, Датчик дневного света
Распределение света полуинтегрированного солнечного уличного освещения

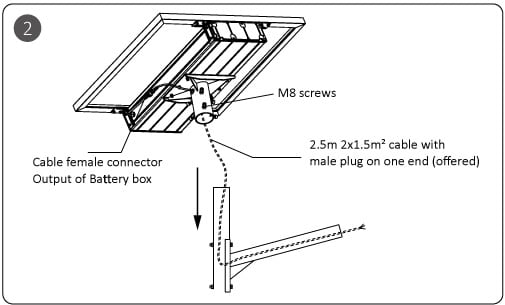

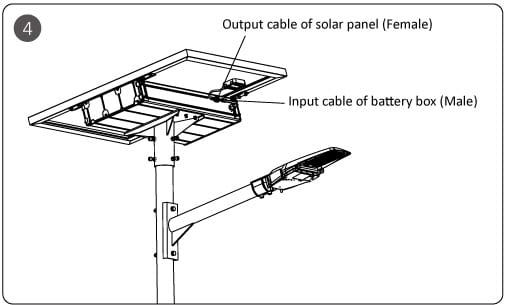

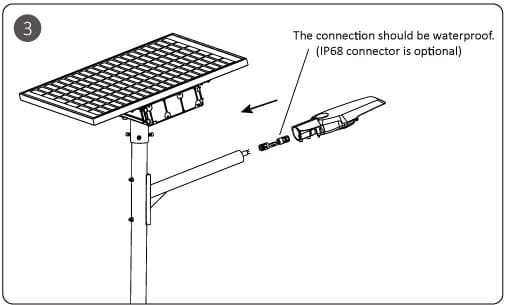

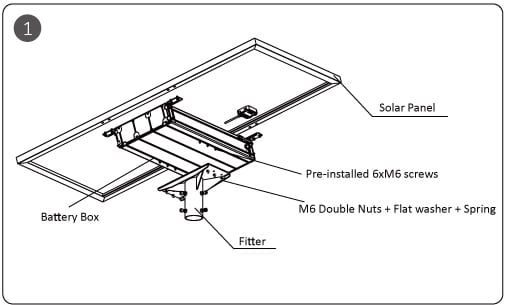

Инструкции по установке уличных фонарей на солнечных батареях All in Two
Технические характеристики_Серия PV7 Полуинтегрированный уличный солнечный светильник Руководство по установке_Серия PV7 Полуинтегрированный уличный солнечный светильник

Интегрированное уличное освещение на самом деле относится к интегрированным солнечным уличным фонарям. Интегрированные солнечные уличные фонари — это когда солнечные панели, батареи, контроллеры, светодиодные источники света и другие компоненты собраны в один светильник (максимум два). Их основными особенностями являются компактный дизайн и простая установка, а основным преимуществом этой конструкции является то, что она улучшает общую производительность и надежность системы. Существуют также полностью интегрированные солнечные уличные фонари и полуинтегрированные солнечные уличные фонари. Последние обычно объединяют эти блоки в две части.

Полностью интегрированные солнечные уличные фонари объединяют солнечные панели, батареи, контроллеры, светодиодные источники света и другие компоненты в одном корпусе. Полуинтегрированные солнечные уличные фонари делят эти компоненты на две части. Существует два конкретных решения: одно заключается в объединении солнечных панелей, батарей и контроллеров вместе, а светодиодные источники света как отдельной части; другое заключается в объединении источников света, батарей и контроллеров вместе, а солнечные панели существуют отдельно.

Автономная солнечная система также называется автономной солнечной системой, которая состоит из четырех основных частей, а именно солнечных панелей, контроллера зарядного устройства, инвертора и аккумуляторной батареи. Она обеспечивает независимый источник питания, который не зависит от традиционной электросети. Она использует солнечную энергию для выработки электроэнергии и сохраняет ее в аккумуляторе, а затем преобразует электричество в переменный ток, который может использоваться бытовыми приборами через инвертор.

Автономные солнечные уличные фонари на самом деле являются производными от вышеуказанной концепции, также известной как автономные солнечные уличные фонари, которые также состоят из четырех основных частей, а именно солнечных панелей, контроллеров заряда и разряда, аккумуляторных батарей и источников света. Она также использует солнечную энергию для выработки электроэнергии и сохраняет электричество в аккумуляторе через контроллер заряда и разряда, а также преобразует электричество в постоянный ток, который может использоваться источником света ночью (потому что большинство солнечных уличных фонарей в настоящее время используют светодиоды в качестве источника света).

Что вам нужно знать об интегрированных солнечных уличных фонарях

Как профессиональный производитель уличных солнечных фонарей, мы можем предложить различные типы и функции уличных солнечных фонарей. Одним из них являются интегрированные солнечные фонари. Все компоненты интегрированных солнечных уличных фонарей, включая солнечную панель, аккумулятор, светодиодный фонарь и контроллер, объединены в один блок, что делает его гладким и компактным. Но решение all in one имеет свои ограничения в применении, такие как меньшая гибкость с точки зрения модернизации и установки компонентов. В то время как all in two solar street light является промежуточным звеном между интегрированным солнечным уличным фонарем и разделенным солнечным уличным фонарем. Он преодолевает эти недостатки, что делает all in two solar street light широко используемым для освещения дорог, парковок, парков и площадей, промышленных предприятий, пешеходов, школьных городков и т. д.

Все в одном солнечном уличном освещении

Универсальные уличные фонари на солнечных батареях, также называемые «интегрированными уличными солнечными фонарями», представляют собой комбинацию высокоэффективных солнечных панелей, литиевых батарей, светодиодных модулей, интеллектуальных контроллеров, PIR-датчиков или датчиков движения и т. д. Просты в установке и транспортировке.

Всего два уличных фонаря на солнечных батареях

Все в двух солнечных уличных фонарях состоят из двух частей: солнечной панели и головки фонаря, которая объединяет светодиодный модуль, контроллер, аккумулятор и датчик. Он обеспечивает большую гибкость, чем все в одном интегрированном солнечном уличном фонаре. Хотя он менее универсален, чем сплит-системы, но его проще устанавливать.

Мощность (Вт) Люмены (ЛМ) Замена (Вт) Высота установки (М)
80 Вт 16000ЛМ 250 Вт HPS или MH 8-11м
90 Вт 18000ЛМ 250 Вт HPS или MH 8-12м
100 Вт 20000ЛМ 400 Вт HPS или MH 10-12м
120 Вт 24000ЛМ 400 Вт HPS или MH 12-14м
Lead-acid Battery

Свинцово-кислотный аккумулятор

Свинцово-кислотные аккумуляторы включают свинцово-кислотные аккумуляторы электролитного типа (VRLA) и коллоидные свинцово-кислотные аккумуляторы (Gel). Они в основном используются в сплит-системах уличного освещения на солнечных батареях и обычно закапываются под землю. Они больше и дешевле, но используют меньше циклов, чем литий-ионные аккумуляторы. Большинство свинцово-кислотных аккумуляторов — это системы на 12 В или 24 В.

Battery with MPPT controller

Литиевая батарея

Большинство литиевых батарей, используемых в солнечных уличных системах освещения, представляют собой тройные литиевые батареи и литий-железо-фосфатные батареи (LiFePo4). Литиевые батареи стоят дороже и имеют более длительный срок службы, чем свинцово-кислотные батареи.
Тройные литиевые батареи обеспечивают превосходную морозостойкость по сравнению с литий-железо-фосфатными батареями. Высокотемпературная устойчивость литий-железо-фосфатных батарей лучше, чем у тройных литиевых батарей. Следовательно, солнечные системы уличного освещения в регионах с высокими температурами часто используют литий-железо-фосфатные батареи.
Доступные напряжения литиевых батарей для солнечной уличной системы освещения включают 3,7 В, 3,2 В, 6,4 В, 11,1 В и 12,8 В.

MONO SOLAR PANELS

Монокристаллическая солнечная панель

Эффективность фотоэлектрического преобразования монокристаллических кремниевых солнечных панелей составляет от 18 до 24 процентов, в среднем 18 процентов. Этот тип солнечных элементов имеет наибольшую эффективность фотоэлектрического преобразования среди всех видов и срок службы до 25 лет. Однако производственные затраты выше, чем у других типов.

POLY SOLAR PANELS

Поликристаллическая солнечная панель

Метод изготовления поликристаллических кремниевых солнечных панелей такой же, как и у монокристаллических кремниевых солнечных панелей, однако эффективность фотоэлектрического преобразования поликристаллических кремниевых солнечных панелей ниже, чем у монокристаллических кремниевых солнечных панелей, она составляет около 16%. Но они дешевле, чем монокристаллические кремниевые солнечные панели.

pwm solar controller

ШИМ-контроллер солнечной энергии

Контроллер солнечной энергии PWM — это технология второго поколения, и сейчас самая распространенная на рынке. Метод работы — управление PWM. По сравнению с обычными контроллерами солнечной энергии он значительно улучшен и может решить проблему неудовлетворенности аккумулятором. Эффективность преобразования заряда составляет 70%, но солнечные панели не используются в полной мере.

MPPT solar controller

Контроллер солнечной энергии MPPT

Контроллер солнечной батареи MPPT — это технология третьего поколения. Она относится к функции «Maximum PowerPoint Tracking». Это усовершенствованный продукт контроллера солнечной батареи PWM. Контроллер солнечной батареи MPPT может определять и отслеживать напряжение и ток солнечной панели в режиме реального времени. Максимальная мощность (P=U*I), гарантируя, что аккумулятор всегда заряжается с максимальной мощностью. Эффективность отслеживания MPPT составляет 99%, общая эффективность выработки энергии системой составляет 97%, а аккумулятор будет иметь хорошее управление.

Возьмем в качестве примера уличный светильник на солнечных батареях серии PV4.

side entry

Боковой вход, установленный

ШАГ 1: Ослабьте четыре винта на кронштейне и поместите кольцевой анкер на верхнюю часть кронштейна, закрепите винтами, но не закручивайте их все, как показано выше.
ШАГ 2: Вставьте лампу в столб в соответствии с направлением стрелки, как показано выше.
ШАГ 3: Затяните четыре винта кронштейна. Установка завершена.

post top mounted

Сверху на столбе

ШАГ 1: Ослабьте четыре винта на кронштейне, но не откручивайте их все, как показано выше.
ШАГ 2: Вставьте лампу в столб в соответствии с направлением стрелки, как показано выше.
ШАГ 3: Затяните четыре винта кронштейна. Установка завершена.

wall mounted

Настенный

ШАГ 1: Ослабьте четыре винта на кронштейне, снимите кольцевой анкер.
ШАГ 2: Просверлите четыре отверстия M8 на стене, ориентируясь на отверстия в установленном кронштейне.
ШАГ 3: Закрепите лампу на стене с помощью четырех винтов расширения M8*60, установка завершена.

Приложение

Освещение проезжей части
Освещение дорожек
Освещение сада
Освещение подъездных путей
Освещение парковок

Хотите настроить систему уличного освещения на солнечных батареях? Используйте форму, чтобы связаться с нами, и мы свяжемся с вами как можно скорее.

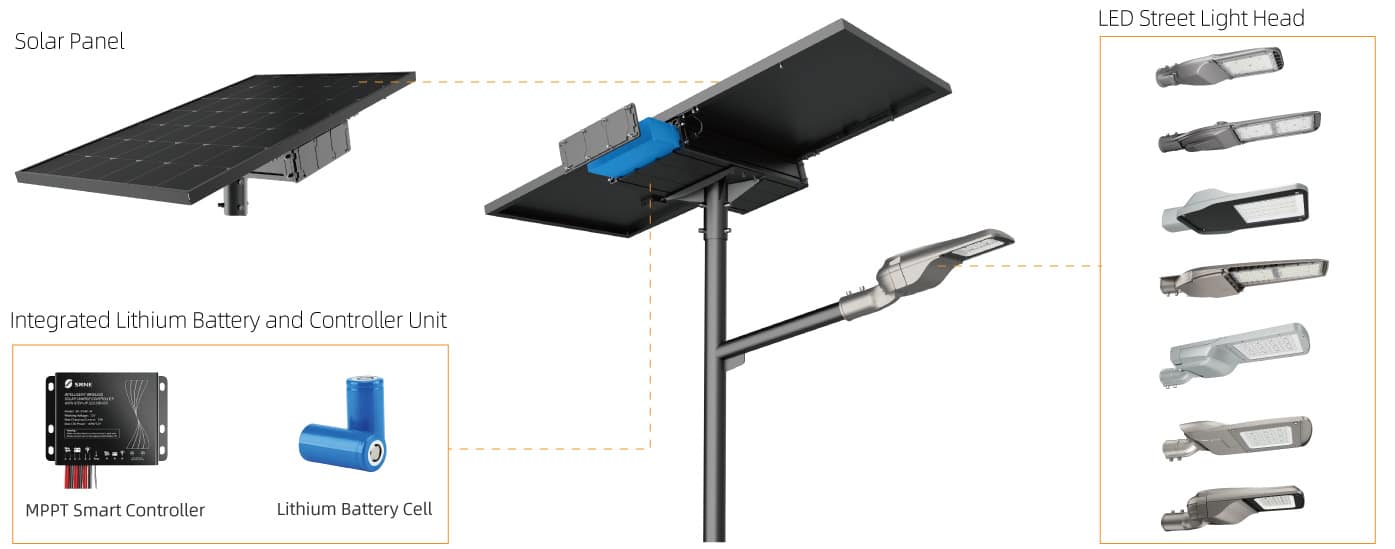

Структура интегрированных солнечных уличных фонарей

Все в двух компонентах солнечного уличного освещения

1. Светодиодный модуль

Благодаря использованию высокоэффективных светодиодных чипов Lumileds световая отдача достигает 205 Лм/Вт, световой поток тот же, а мощность можно снизить на 50%, что значительно снижает общую стоимость.

2. Литиевая батарея

Интегрированные солнечные уличные фонари обычно используют литиевые батареи в качестве накопителей энергии. Литиевые батареи делятся на тройные литиевые батареи и литий-железо-фосфатные батареи (LiFePo4 батареи). Литиевая батарея является ключевым компонентом в солнечных уличных фонарях, а ее стоимость также самая высокая.

3. Солнечный контроллер

В настоящее время большинство уличных солнечных фонарей на рынке используют контроллеры PWM, которые относительно дешевы. С непрерывным развитием технологий все больше уличных солнечных фонарей используют высокоэффективные контроллеры MPPT, которые относительно дороги.

4. Сенсорное устройство

Для уличных светильников на солнечных батареях сенсорные устройства обычно включают датчики движения, также известные как микроволновые датчики, датчики человеческого тела, также известные как инфракрасные датчики, и радиолокационные датчики.

5. Солнечные панели

Солнечные панели делятся на монокристаллические и поликристаллические солнечные панели. Эффективность преобразования монокристаллических панелей выше, а цена выше, поликристаллические солнечные панели немного дешевле, но с низкой эффективностью, в настоящее время большинство интегрированных солнечных уличных фонарей используют моносолнечные панели.

Почему стоит выбрать уличные фонари на солнечных батареях?

Солнечный уличный фонарь — это новый тип уличного освещения. Днем монокристаллические или поликристаллические кремниевые солнечные панели преобразуют солнечную энергию в электричество, которое хранится в необслуживаемых герметичных батареях с клапанами или литиевых батареях через солнечный контроллер, а ночью солнечный контроллер управляет разрядкой батарей для работы светодиодных фонарей. Это принесет много пользы.

  • Экономия энергии

Преобразуйте солнечную энергию в электричество для работы уличных светодиодных фонарей. Солнечная энергия неисчерпаема.

  • Безопасность

Уличные фонари на солнечных батареях питаются от солнечных панелей напряжением 12–36 В, что соответствует безопасному диапазону напряжения и не приводит к поражению людей электрическим током, что делает их использование более безопасным.

  • Гибкое применение

Автономные солнечные уличные фонари не требуют подключения к электросети и могут работать автономно, пока есть солнечный свет, что очень гибко, поэтому их можно использовать даже в отдаленных районах с дефицитом электроэнергии.

  • Меньше инвестиций

Система уличного освещения на солнечных батареях не нуждается в оборудовании для электропитания, может работать полностью автоматически, не требует управления персоналом, поэтому затраты на эксплуатацию и техническое обслуживание низкие.

Сопутствующие товары

Серия PV5 Все в одном солнечном уличном фонаре

Серия Rifle уличных фонарей на солнечной энергии

Серии Leaf уличный фонарь на солнечной энергии

Уличные фонари серии Falcon на солнечной энергии

Уличные фонари серии Falcon на солнечной энергии

Похожие блоги

Сертификационная выставка

Являясь профессиональным производителем уличных фонарей на солнечных батареях, наши светодиодные уличные фонари на солнечных батареях имеют множество сертификатов и отчетов об испытаниях, таких как CE, ROHS, IP, IK, LM80 и т. д.

КОМПОНЕНТ СТАНДАРТЫ ОТЧЕТ ОБ ИСПЫТАНИЯХ СЕРТИФИКАЦИИ
ВЕЛ LM80 √
СВЕТИЛЬНИКИ EN/IEC 60598-1 and 60598-2-3 √ √
EN/IEC 60529 √ √
EN/IEC 62262 √
EN/IEC 55015 √ √
EN/IEC 61000-3-2 √ √
EN 61547 √ √
EN/IEC 61000-3-3 √ √
EN 62493 √ √
IEC 62321 √ √
TM-21 √
СВЕТОДИОДНЫЙ МОДУЛЬ EN/IEC 62031 √
ФАБРИКА ISO9001,ISO14001,ISO50001,ISO45001   √
